Carte de contrôleur LCD Android pour écran LCD TFT

La carte contrôleur LCD Android RK-3566 adopte le processeur d'application quadricœur haute performance et basse consommation Rockchip RK3566, équipé du système Android 11.0, avec une fréquence maximale atteignant 1,8 GHz.

Le GPU 3D intégré permet au RK3566 d'être entièrement compatible avec OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 et Vulkan 1.1.

Il intègre les fonctions LVDS, MIPI, Ethernet 100M, Wi-Fi, Bluetooth, amplificateur de puissance 5W*2, extension par carte TF, télécommande infrarouge, port série/extension IO, sortie HDMI, MIC, alimentation du rétroéclairage, simplifiant considérablement la conception de l'appareil complet.

Il prend en charge le décodage de la plupart des formats vidéo et d'image populaires, et peut piloter divers écrans LCD TFT, simplifiant grandement la conception du système complet et offrant une stabilité accrue.

Il est largement utilisé dans les serveurs IA, les équipements de paiement facial, la sécurité, les soins médicaux, les transports, la finance, le contrôle industriel, l'éducation intelligente, la vente au détail intelligente et autres domaines de l'intelligence artificielle.

Caractéristiques de la carte mère LCD Android

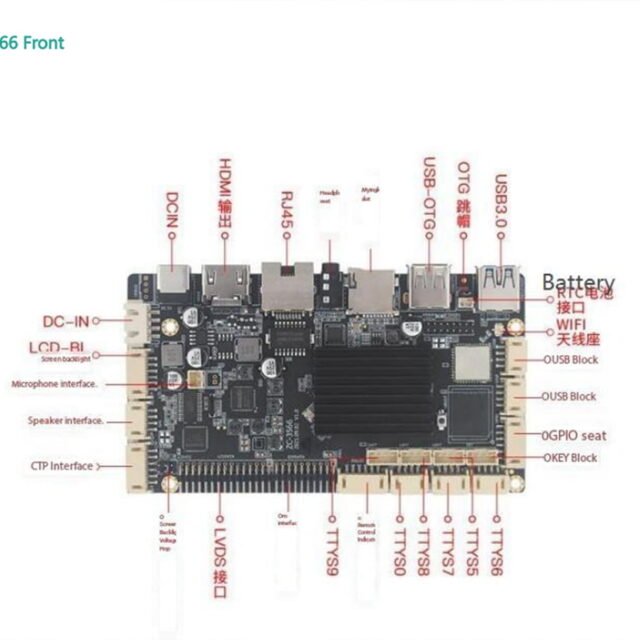

Haut niveau d'intégration: intègre USB/LVDS/EDP/HDMI/Ethernet/Wi-Fi/Bluetooth en un seul, simplifie la conception de l'appareil complet, permet l'insertion de carte TF.

Haute stabilité: sur les plans matériel et logiciel, intègre des technologies avancées indépendantes pour garantir la stabilité du produit, permettant au produit final de fonctionner sans surveillance 24h/24 et 7j/7.

Interfaces d'extension riches: 4 ports USB (dont 1 USB 3.0 standard), 6 ports série extensibles, interface GPIO/ADC pouvant répondre aux exigences de divers périphériques du marché.

Haute définition: prise en charge maximale du décodage 3840×2160 et de l'affichage LCD pour diverses interfaces LVDS/EDP.

Fonctionnalités complètes: prise en charge de la lecture en mode paysage et portrait, du fractionnement d'écran vidéo, des sous-titres dynamiques défilants, de l'allumage/extinction programmé, de l'importation de données USB, etc.

Gestion plus pratique: logiciel de gestion de playlist en arrière-plan convivial, facilitant la gestion et le contrôle de la diffusion publicitaire. Les journaux de lecture permettent de comprendre la situation de diffusion.

Paramètres matériels de la carte pilote Android

Qu'est-ce qu'une carte contrôleur LCD Android ?

Une carte contrôleur LCD Android est une carte de circuit électronique servant d'intermédiaire entre un appareil Android et un écran LCD TFT. Elle facilite la communication et le contrôle de l'affichage, permettant à l'appareil Android d'envoyer des données visuelles et des commandes à l'écran. Elle agit comme un pont, convertissant les signaux de l'appareil Android en un format compréhensible par l'écran.

Caractéristiques et fonctionnalités de la carte contrôleur LCD Android :

2.1 Compatibilité d'affichage : La carte contrôleur LCD Android pour écrans LCD TFT 10,1 pouces est spécifiquement conçue pour être compatible avec cette taille d'écran. Elle prend en charge une résolution adaptée à l'affichage et assure un rendu d'image précis et de haute qualité.

2.2 Prise en charge de l'écran tactile : De nombreux écrans LCD TFT 10,1 pouces intègrent une fonction tactile. La carte contrôleur LCD Android s'intègre au panneau tactile, permettant la reconnaissance des entrées tactiles et la transmission des coordonnées à l'appareil Android.

2.3 Interface de signal : La carte contrôleur offre diverses interfaces de signal, telles que HDMI, VGA et entrées AV, lui permettant de se connecter à une large gamme d'appareils Android, y compris smartphones, tablettes, mini-PC et ordinateurs monocarte comme le Raspberry Pi.

2.4 Sortie audio : Pour offrir une expérience multimédia complète, la carte contrôleur inclut souvent une interface de sortie audio, permettant la connexion de haut-parleurs ou d'écouteurs. Cette fonctionnalité est particulièrement utile lorsque l'appareil Android ne dispose pas de sa propre sortie audio ou pour les applications nécessitant une lecture sonore.

2.5 Gestion de l'alimentation : La carte contrôleur LCD Android intègre une fonction de gestion de l'alimentation, garantissant une distribution et une consommation efficaces de l'énergie. Elle inclut généralement des options d'entrée d'alimentation telles que USB ou DC, offrant une flexibilité pour diverses sources d'alimentation.

2.6 Paramètres du menu OSD : Certaines cartes de contrôleur LCD Android proposent un menu d'affichage à l'écran (OSD), accessible via des boutons physiques ou une télécommande. Le menu OSD permet aux utilisateurs d'ajuster les paramètres d'affichage tels que la luminosité, le contraste, la saturation des couleurs et le format d'image, améliorant ainsi la personnalisation et l'optimisation de l'affichage.

Avantages et Applications de la Carte Contrôleur LCD Android :

3.1 Intégration Polyvalente : La Carte Contrôleur LCD Android permet l'utilisation d'écrans LCD TFT de 10,1 pouces dans un large éventail d'applications. Elle est largement utilisée dans l'affichage numérique, les kiosques, les systèmes de jeux, les systèmes embarqués, la domotique et les projets DIY où une solution d'affichage basée sur Android est souhaitée.

3.2 Mise à Niveau des Écrans Existants : Pour les particuliers ou les entreprises souhaitant mettre à niveau leurs écrans existants vers une plateforme Android, la carte contrôleur offre une solution économique. En remplaçant la carte contrôleur existante par la Carte Contrôleur LCD Android, les utilisateurs peuvent transformer leurs écrans traditionnels en écrans intelligents et interactifs.

3.3 Personnalisation et Développement : Les systèmes basés sur Android offrent l'avantage de la personnalisation et du développement d'applications. La Carte Contrôleur LCD Android permet aux développeurs de créer des applications personnalisées, de concevoir des interfaces utilisateur et d'exploiter tout le potentiel de l'écosystème Android.
