Carte contrôleur LCD Android octo-core Rockchip RK3588S – Puce IA 6.0 TOPS, Android 11.0, USB 3.0, RJ45
Spécifications clés
- Haute Performance
- Processeur octo-cœur RK3588S (Cortex-A76 + A55) jusqu'à 2,4 GHz, GPU Mali-G610, NPU intégré (6,0 TOPS)
- Assistance IA
- Compatible avec TensorFlow, Caffe, MxNet, PyTorch ; prend en charge Android NN API et RKNN API
- Stable et fiable
- Matériel et logiciel optimisés pour un fonctionnement non surveillé 24h/24 et 7j/7
- Haute Intégration
- Interfaces intégrées : Ethernet Gigabit, Wi-Fi/Bluetooth, HDMI, LVDS, eDP, MIPI, audio, IR, capteurs
- Extensible
- Ports USB multiples, RS232/RS485, UART, CAN, I2C, GPIO, interface AD pour périphériques
Partagez votre application, votre interface, vos exigences tactiles, vos besoins en carte contrôleur et votre volume annuel estimé.
Vérification de l’interface
Les exigences RGB, SPI et contrôleur sont vérifiées par rapport à la plateforme hôte.
Options tactiles
La prise en charge tactile dépend du module sélectionné et des exigences du projet.
Prise en charge du contrôleur
La compatibilité entre l’écran LCD et la carte contrôleur peut être examinée conjointement.
Personnalisation
La vitre de protection, le rétroéclairage, le FPC et la coordination mécanique sont disponibles.
1. Description du produit

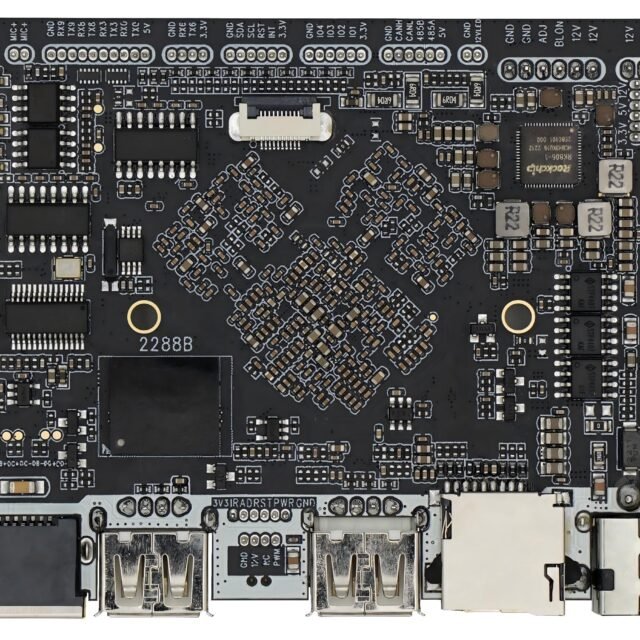

Le RJY-2288B Cette carte mère haute performance est alimentée par le processeur phare de nouvelle génération de Rockchip RK3588S pour l'AIoT, prenant en charge Android 12.0, Linux, Ubuntu 20.04, et d'autres systèmes d'exploitation. Le RK3588S est conçu technologie de procédé LP 8 nm et intègre un processeur octa-core 64 bits avec une à architecture Cortex-A76 + A55, atteignant une fréquence maximale de 2,4 GHz. Il offre des performances de calcul universel exceptionnelles.
Le GPU est un Mali-G610 quadricœur haut de gamme, et le processeur intègre une Unité de Traitement Neuronal (NPU) IA prenant en charge le calcul en précision mixte INT4 / INT8 / INT16, atteignant jusqu'à 6,0 TOPS. La plateforme prend en charge de multiples outils et interfaces de développement IA, permettant une intégration transparente avec des frameworks tels que TensorFlow, Caffe, MxNet, PyTorch, et fournit des API incluant Android NN API, l'API multiplateforme RKNN et les interfaces de développement TensorFlow.
Cette carte mère prend en charge l'affichage indépendant multi-écran, Sortie LVDS 1080P, interfaces d'affichage eDP et MIPI, et sortie HDMI 8K. Elle propose également un ensemble riche d'interfaces et de fonctionnalités, comprenant Ethernet Gigabit, Wi-Fi/Bluetooth, extension USB, capteur de gravité, CAN, RS232/RS485, extension I/O, éclairage d'appoint, extension I2C, entrée caméra MIPI et télécommande infrarouge.
Avec son puissant processeur IA octo-cœur et sa connectivité étendue, le ZYSJ-2288B est idéal pour des applications dans les domaines de la robotique IA, des serveurs cloud, des NVR intelligents, des cockpits intelligents, des PC ARM, des dispositifs de paiement facial, de la sécurité, de la médecine, des transports, de la finance, du contrôle industriel, de l'éducation intelligente et du commerce de détail intelligent. Sa combinaison de plateformisation matérielle et une et d'intelligence logicielle permet une expérience d'interaction homme-machine optimale et une intégration transparente avec les appareils en réseau.
2. Spécifications techniques
| Catégorie | Spécification |
|---|---|
| Système d'exploitation | Android 12.0 / Linux / Ubuntu 20.04 |
| Processeur (CPU) | Rockchip RK3588S (8nm LPP) Processeur octo-cœur 64 bits : 4 × Cortex-A76 + 4 × Cortex-A55, jusqu'à 2,4 GHz |
| Graphiques (GPU) | Mali-G610 MP4 (quadri-cœur) Prend en charge OpenGL ES 3.2, OpenVG 1.1, OpenCL 2.2, 450 GFLOPS |
| Processeur de Réseau Neuronal (NPU) | Prend en charge le calcul IN4 / IN8 / INT16 / FP16Jusqu'à 6,0 TOPSCompatible avec Caffe, MxNet, TensorFlow, TFLite, ONNX, DarknetFournit des outils de développement IA et une conversion rapide de modèles |
| Mémoire (RAM) | LPDDR4 4 Go (optionnel 8 Go / 16 Go / 32 Go) |
| Stockage | eMMC 32 Go (optionnel 64 Go / 128 Go / 256 Go)Extension par carte TF (optionnelle) |
| Réseau | 1 × Ethernet 10/100/1000 MbpsWi-Fi 2,4 GHz 802.11b/g/n (5 GHz optionnel)Bluetooth V2.1+EDR / 3.0 / 3.0+HS / 4.1 / 4.2 / BLE |
| Affichage & Vidéo | 1 × eDP 1.3 (4 voies, 5,4 Gbit/s, 3,3 V/5 V) |
| Audio | 1 × Sortie haut-parleur (2 × 18 W, 4 Ω) |
| Caméra | 2 × Entrée caméra MIPI (jusqu’à 48 MP, optionnel) |
| RTC | Batterie RTC externe, prend en charge l’allumage/extinction programmés |
| Interfaces USB | 4 × USB 2.0 HOST |
| Infrarouge | 1 × récepteur IR, prend en charge la télécommande |
| LED | 1 × LED d’alimentation (rouge) |
| Boutons | 1 × Reset |
| Ports série | 4 × RS232 |
| E/S & Extension | 4 × GPIO (10 broches) |
| Alimentation électrique | Entrée AC 100–240 V, 50–60 Hz |
| Conditions d’exploitation | Température : -10 °C ~ 70 °C |
| Dimensions de la carte | 100 × 70 × 11 mm |
| Multimédia | Prise en charge du décodage 8K60fps H.265/H.264 |
| Langue & Saisie | Prise en charge multilingue |
| Gestion du système | Surveillance à distance en temps réel |
4. Options de personnalisation
RJY Display prend en charge l’adaptation spécifique au projet à partir de modules existants, aidant les équipes techniques à évaluer la conformité électrique, optique et mécanique avant la production.
- Adaptation de l'interface et du FPC
- Luminosité et rétroéclairage
- Écran tactile et verre de protection
- Carte contrôleur et firmware
- Coordination de la structure mécanique
Préparez votre examen
Incluez l'application, les spécifications cibles, l'environnement d'exploitation, la quantité d'échantillons et la demande annuelle pour une évaluation technique plus utile.
Soumettre les exigences personnaliséesDemande personnalisée
5. FAQ
Un écran tactile est-il disponible pour cet afficheur ?
La disponibilité de l’écran tactile dépend de l’afficheur sélectionné et des exigences du projet.
RJY peut-il fournir une carte contrôleur compatible ?
La prise en charge de la carte contrôleur peut être examinée conjointement avec votre interface hôte et vos besoins de temporisation.
Quelles informations sont nécessaires avant de commander un échantillon ?
L’application, les spécifications cibles, la quantité, l’interface et les besoins de personnalisation aident l’équipe à évaluer plus rapidement l’adéquation.
Le verre de protection ou le rétroéclairage peuvent-ils être personnalisés ?
Les modifications du verre de protection, du rétroéclairage et du FPC peuvent être évaluées pour des projets appropriés.
