Carte de contrôle industriel octo-core Rockchip RK3588 – Puce IA 6.0 TOPS, WiFi, Bluetooth, USB 3.0
Spécifications clés
- Haute Performance
- Processeur octa-core RK3588 (Cortex-A76 + A55) jusqu'à 2,4 GHz, GPU Mali-G610, NPU intégré (6,0 TOPS)
- Assistance IA
- Compatible avec TensorFlow, Caffe, MxNet, PyTorch ; prend en charge Android NN API et RKNN API
- Stable et fiable
- Matériel et logiciel optimisés pour un fonctionnement non surveillé 24h/24 et 7j/7
- Haute intégration
- Double Ethernet Gigabit, Wi-Fi double bande, Bluetooth 5.0, entrées/sorties HDMI, LVDS/eDP/MIPI, audio, capteurs, GPS, IR
- Extensible
- Ports USB multiples, RS232/RS485, UART, CAN, I2C, E/S, interface AD pour périphériques
Partagez votre application, votre interface, vos exigences tactiles, vos besoins en carte contrôleur et votre volume annuel estimé.
Vérification de l’interface
Les exigences RGB, SPI et contrôleur sont vérifiées par rapport à la plateforme hôte.
Options tactiles
La prise en charge tactile dépend du module sélectionné et des exigences du projet.
Prise en charge du contrôleur
La compatibilité entre l’écran LCD et la carte contrôleur peut être examinée conjointement.
Personnalisation
La vitre de protection, le rétroéclairage, le FPC et la coordination mécanique sont disponibles.
1. Description du produit

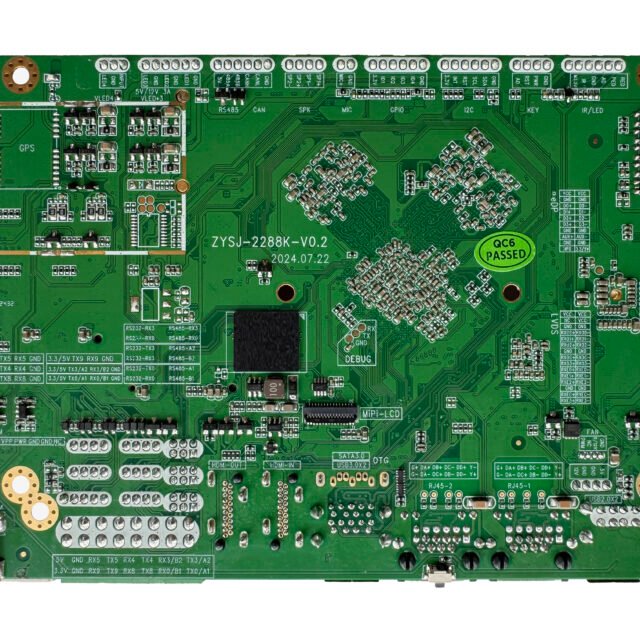

Le ZYSJ-2288K est une carte mère haute performance alimentée par le processeur phare de nouvelle génération RK3588 AIoT de Rockchip. Il prend en charge un large éventail de systèmes d'exploitation, notamment Android, Debian, Ubuntu, Tongxin, Kirin et HarmonyOS. Le RK3588 est construit sur une technologie de procédé LP 8 nm et intègre un processeur octa-core 64 bits avec à architecture Cortex-A76 + A55, atteignant jusqu'à 2,4 GHz, offrant ainsi des performances de calcul généraliste exceptionnelles.
Le GPU est un Mali-G610 quadricœur haut de gamme, et le processeur intègre une Unité de Traitement Neuronal (NPU) IA prenant en charge le calcul en précision mixte INT4 / INT8 / INT16, atteignant 6,0 TOPS. La plateforme est compatible avec divers outils et interfaces de développement IA, prenant en charge la conversion de modèles pour TensorFlow, Caffe, MxNet, PyTorch, et fournissant des API incluant Android NN API, l'API multiplateforme RKNN et l'interface TensorFlow.
Cette carte mère prend en charge l'affichage indépendant multi-écran, sortie LVDS 6/8 bits 1080P, interfaces d'affichage eDP et MIPI, sortie HDMI 8K, et entrée HDMI 4K. Elle dispose de double Ethernet Gigabit, Wi-Fi double bande 2,4/5 GHz, Bluetooth 5.0, ainsi que d' interfaces M.2/SATA/USB3.0, modules 4G/5G, capteurs de gravité, GPS, CAN, RS232/RS485, extensions E/S, extensions I2C, entrées caméra MIPI et télécommande infrarouge, offrant ainsi un riche ensemble d'options de connectivité.
Équipée de ce puissant processeur IA octa-core, la ZYSJ-2288K est idéale pour un large éventail d'applications, notamment la sécurité incendie intelligente, la construction intelligente, le contrôle qualité industriel, les véhicules autonomes, l'agriculture intelligente, les trieuses intelligentes, la robotique IA, les serveurs cloud, les NVR intelligents, les systèmes métavers, les PC ARM, la sécurité, la médecine, les transports, la finance, l'automatisation industrielle, l'éducation et le commerce de détail. Sa combinaison de plateformisation matérielle et une et d'intelligence logicielle permet une expérience fluide d' interaction homme-machine et de mise en réseau des appareils sur une seule carte mère de terminal intelligent.
2. Spécifications techniques
| Catégorie | Spécification |
|---|---|
| Système d'exploitation | Android 12.0 / Debian / Ubuntu 20.04 / UOS / Kylin / HarmonyOS, etc. |
| Processeur (CPU) | Rockchip RK3588 (8 nm LPP), CPU ARM octocœur 64 bits, 4×Cortex-A76 + 4×Cortex-A55, jusqu'à 2,4 GHz |
| GPU | Mali-G610 MP4 quadricœur, prend en charge OpenGLES3.2, OpenVG1.1, OpenCL2.2, 450 GFLOPS |
| NPU (IA) | Unité de traitement neuronal intégrée, prend en charge IN4/IN8/INT16/FP16, 6,0 TOPS, compatible avec Caffe/MxNet/TensorFlow/TF Lite/ONNX/Darknet, outils de développement IA inclus |
| Mémoire (RAM) | LPDDR4 4 Go (options : 8 Go/16 Go/32 Go) |
| Stockage | eMMC 32 Go (options : 64 Go/128 Go/256 Go), extension disque dur SATA |
| Extension | PCIe M.2 4 voies, prend en charge les modules de taille M.2 2242/2260 |
| Connectivité | Double Gigabit Ethernet, Wi-Fi double bande 2,4G/5G (Wi-Fi6 en option), Bluetooth 5.0, 4G LTE (en option), 5G NR (en option) |
| GPS | Module GPS/BD intégré, sensibilité -162dBm, fréquence 1575,42MHz, 20 canaux, précision <10 m (en option) |
| Interfaces d'Affichage | 1×eDP 1.3 (4 voies, 3,3V/5V), 1×LVDS (simple/dual, 6/8-bit, 1080P60Hz, 3,3V/5V/12V), 1×sortie HDMI 2.1 8K60Hz, 1×entrée HDMI 2.0 4K60Hz, 1×sortie MIPI 5,7Gbps, support multi-affichage |
| Rétroéclairage & Audio | Rétroéclairage intégré 12V, 1×sortie audio (2×18W 4R), 1×sortie casque, 2×entrées microphone |
| Caméra | 1×entrée caméra MIPI (jusqu'à 48MP, en option), support caméra USB (en option) |
| Ports USB | 6×USB 2.0 HOST, 1×USB 2.0 CPU, 1×USB 3.0 CPU, 1×USB 3.0 OTG |
| PCIe / SIM | 1×Mini PCIe pour module 4G/5G LTE, 1×fente pour carte SIM, support eSIM |
| IR | 1×récepteur infrarouge, support télécommande |
| LED & Boutons | 1×LED d'alimentation (rouge), 1×LED système (clignotement bleu), boutons reset/power/upgrade |
| Série & Extension I/O | 4×RS232, 3×RS485, 2×UART (TTL), 1×CAN, 1×I2C, 1×AD, 8×extension I/O, 4×ports haut-courant 5/12V |
| Interfaces Ventilateur / Éclairage | Support contrôle ventilateur et éclairage 5V/12V |
| Alimentation électrique | Entrée AC 100–240V 50–60Hz, sortie DC 12V/2A, support démarrage automatique ou par appui sur touche |
| Environnement de Fonctionnement | Température de fonctionnement : -10 |
| Dimensions | 160×105×20 mm |
| Multimédia | Support décodage 8K 60fps H.265/H.264, encodage 8K 30fps H.265/H.264, décodage/encodage simultané même codec, jusqu'à 32×1080P30fps en décodage et 16×1080P60fps en encodage |
| Fonctionnalités Système | Support multilingue, clavier Android standard, méthodes de saisie tierces en option, Android natif avec accès root, personnalisable pour le développement produit |
| Gestion du système | Surveillance à distance en temps réel, récupération système automatique, fonctionnement sans surveillance 7×24h, mise à niveau à distance OTA, Wi-Fi Display, watchdog logiciel (matériel en option) |
| Rotation d'Écran | Support rotation manuelle 0°/90°/180°/270° et rotation automatique par capteur de gravité (en option) |
4. Options de personnalisation
RJY Display prend en charge l’adaptation spécifique au projet à partir de modules existants, aidant les équipes techniques à évaluer la conformité électrique, optique et mécanique avant la production.
- Adaptation de l'interface et du FPC
- Luminosité et rétroéclairage
- Écran tactile et verre de protection
- Carte contrôleur et firmware
- Coordination de la structure mécanique
Préparez votre examen
Incluez l'application, les spécifications cibles, l'environnement d'exploitation, la quantité d'échantillons et la demande annuelle pour une évaluation technique plus utile.
Soumettre les exigences personnaliséesDemande personnalisée
5. FAQ
Un écran tactile est-il disponible pour cet afficheur ?
La disponibilité de l’écran tactile dépend de l’afficheur sélectionné et des exigences du projet.
RJY peut-il fournir une carte contrôleur compatible ?
La prise en charge de la carte contrôleur peut être examinée conjointement avec votre interface hôte et vos besoins de temporisation.
Quelles informations sont nécessaires avant de commander un échantillon ?
L’application, les spécifications cibles, la quantité, l’interface et les besoins de personnalisation aident l’équipe à évaluer plus rapidement l’adéquation.
Le verre de protection ou le rétroéclairage peuvent-ils être personnalisés ?
Les modifications du verre de protection, du rétroéclairage et du FPC peuvent être évaluées pour des projets appropriés.
