Carte contrôleur LCD Android quad-core Rockchip RK3568 – Android 11.0, RS232, RS485, USB 3.0, RJ45
Spécifications clés
- Haute Performance
- Processeur quadricœur ARM Cortex-A55 (jusqu'à 2,0 GHz) avec NPU intégré offrant des performances IA de 1,0 TOPS, prenant en charge TensorFlow, Caffe et d'autres frameworks courants.
- Fonctionnement fiable
- Conçu pour une utilisation continue 24h/24 et 7j/7, garantissant une stabilité à long terme dans des environnements exigeants.
- Haute Intégration
- PCB compact à 8 couches intégrant Ethernet, WiFi, HDMI, MIPI, LVDS, eDP, audio et plus encore – simplifiant la conception du système.
- Expansion flexible
- Multiples options d'E/S incluant USB, RS232/485, CAN, I2C et GPIO, prenant en charge divers périphériques et applications.
Partagez votre application, votre interface, vos exigences tactiles, vos besoins en carte contrôleur et votre volume annuel estimé.
Vérification de l’interface
Les exigences RGB, SPI et contrôleur sont vérifiées par rapport à la plateforme hôte.
Options tactiles
La prise en charge tactile dépend du module sélectionné et des exigences du projet.
Prise en charge du contrôleur
La compatibilité entre l’écran LCD et la carte contrôleur peut être examinée conjointement.
Personnalisation
La vitre de protection, le rétroéclairage, le FPC et la coordination mécanique sont disponibles.
1. Description du produit

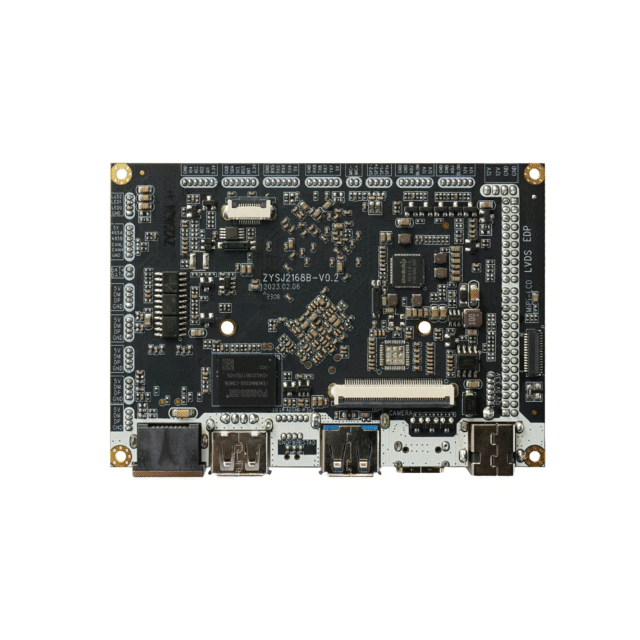

Le RJY-2168B est une carte mère embarquée puissante basée sur le processeur IA haute performance Rockchip RK3568 avec une unité de traitement neuronal (NPU) intégrée et le système d'exploitation Android 11.0.
Alimenté par un processeur quadricœur ARM Cortex-A55 basé sur l'architecture avancée 22nm ARMv8.2-A, il offre des fréquences d'horloge jusqu'à 2,0 GHz avec des performances de calcul général exceptionnelles. Le GPU ARM G52 2EE fournit un traitement graphique robuste, tandis que la NPU intégrée atteint jusqu'à 1,0 TOPS de performances IA, prenant en charge un large éventail de frameworks et d'interfaces de développement IA.
Le ZYSJ-2168B prend en charge les sorties multi-affichage, incluant LVDS (jusqu'à 1080p), eDP, MIPI DSI et HDMI 4K. Sa connectivité polyvalente inclut Ethernet, Wi-Fi, extension USB, détection de gravité, bus CAN, RS232/RS485, GPIO, I²C, contrôle d'éclairage, caméras MIPI et support de télécommande IR. Cet ensemble d'interfaces étendu permet une intégration transparente dans diverses applications.
Avec son architecture IA quadricœur avancée, ses E/S riches et sa plateforme Android intelligente, le ZYSJ-2168B est largement adopté dans des secteurs tels que les serveurs IA, les terminaux de paiement par reconnaissance faciale, la sécurité et la surveillance, la santé, les transports, la finance, l'automatisation industrielle, l'éducation intelligente et le commerce de détail intelligent. Son matériel de type plateforme et son écosystème Android en font un choix idéal partout où une interaction homme-machine et des dispositifs intelligents connectés sont requis.
2. Spécifications techniques
Système
| Article | Spécification |
|---|---|
| Système d'exploitation | Android 11.0 |
| Jeu de puces | Rockchip RK3568 (procédé 22 nm) |
| CPU | ARM Quadricœur 64-bit Cortex-A55, jusqu'à 2,0 GHz |
| GPU | ARM G52 2EE, prend en charge OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, avec accélération matérielle 2D |
| NPU | Processeur de réseau neuronal intégré, 1,0 TOPS @ INT8 |
| Support des Frameworks IA | Caffe, MxNet, TensorFlow, TF Lite, ONNX, Darknet |
| Outils IA | Outils de conversion et d'optimisation de modèles |
Mémoire & Stockage
| Article | Spécification |
|---|---|
| RAM | LPDDR4 2 Go (option : 4 Go / 8 Go, max 8 Go) |
| Stockage | eMMC 16 Go (option : 32 Go / 64 Go / 128 Go / 256 Go) |
Connectivité
| Article | Spécification |
|---|---|
| Ethernet | 10/100 Mbps |
| Wi-Fi | Wi-Fi double bande 2,4 GHz / 5 GHz (802.11 b/g/n/ac, optionnel) |
| Bluetooth | V2.1+EDR / 3.0 / 3.0+HS / 4.1 / BLE (optionnel) |
Affichage & Graphiques
| Article | Spécification |
|---|---|
| Rotation d'Écran | Rotation manuelle 0°, 90°, 180°, 270° ; rotation automatique via capteur de gravité (optionnel) |
| Interfaces | 1 × eDP 1.3 (jusqu'à 2560×1600 @ 60 ips, 3,3V/5V), 1 × cDP/LVDS (simple/dual canal, 6/8-bit, jusqu'à 1080p @ 60 ips, 3,3V/5V/12V), 1 × HDMI 2.0 (jusqu'à 4K @ 60 Hz), 1 × MIPI DSI (jusqu'à 2560×1600 @ 60 ips) |
| Multi-Affichage | Prend en charge la sortie double affichage indépendante |
| Contrôle Rétroéclairage | 2 × contrôle rétroéclairage 12V |
Audio
| Article | Spécification |
|---|---|
| Sortie Haut-parleur | 2 × 18W @ 4Ω |
| Entrée Microphone | 1 × entrée MIC |
Écran Tactile
| Article | Spécification |
|---|---|
| Tactile I²C | Prend en charge le tactile résistif et capacitif multipoints |
| Tactile USB | Prend en charge le multitouch IR, capacitif, film nano, onde acoustique, optique |
Caméra
| Article | Spécification |
|---|---|
| Caméra MIPI | 2 × entrées MIPI, jusqu'à 13 MP (en option) |
| Caméra USB | Pris en charge (en option) |
Interfaces & E/S
| Article | Spécification |
|---|---|
| RTC | Batterie RTC externe, prend en charge l'allumage/extinction programmé |
| USB | 4 × USB 2.0 HOST, 1 × USB 3.0 HOST, 1 × USB 2.0 CPU, 1 × USB 2.0 OTG |
| IR | 1 × récepteur IR, prend en charge la télécommande |
| LED | 1 × LED d'alimentation (rouge), 1 × LED système (bleue, clignotement par défaut) |
| Boutons | 1 × Reset, 1 × Marche/Arrêt, 1 × Mise à niveau |
Ports de communication
| Article | Spécification |
|---|---|
| RS232 | 2 × ports RS232 |
| UART | 2 × ports UART TTL |
| RS485 | 1 × port RS485 |
| CAN | 1 × bus CAN |
| I²C | 1 × port I²C |
| GPIO | 4 × GPIO 10 broches (entrée/sortie configurables) |
4. Options de personnalisation
RJY Display prend en charge l’adaptation spécifique au projet à partir de modules existants, aidant les équipes techniques à évaluer la conformité électrique, optique et mécanique avant la production.
- Adaptation de l'interface et du FPC
- Luminosité et rétroéclairage
- Écran tactile et verre de protection
- Carte contrôleur et firmware
- Coordination de la structure mécanique
Préparez votre examen
Incluez l'application, les spécifications cibles, l'environnement d'exploitation, la quantité d'échantillons et la demande annuelle pour une évaluation technique plus utile.
Soumettre les exigences personnaliséesDemande personnalisée
5. FAQ
Un écran tactile est-il disponible pour cet afficheur ?
La disponibilité de l’écran tactile dépend de l’afficheur sélectionné et des exigences du projet.
RJY peut-il fournir une carte contrôleur compatible ?
La prise en charge de la carte contrôleur peut être examinée conjointement avec votre interface hôte et vos besoins de temporisation.
Quelles informations sont nécessaires avant de commander un échantillon ?
L’application, les spécifications cibles, la quantité, l’interface et les besoins de personnalisation aident l’équipe à évaluer plus rapidement l’adéquation.
Le verre de protection ou le rétroéclairage peuvent-ils être personnalisés ?
Les modifications du verre de protection, du rétroéclairage et du FPC peuvent être évaluées pour des projets appropriés.
