モデル MG1561B01-1
15.6インチ FHD 1920*1080 LVDSインターフェース TFT LCDパネルモジュール
主要仕様
- -非常に高いコントラスト比
- 3000:1
- -超広視野角
- 178°(H)/178°(V) (CR≧10)
- インターフェース
- LVDS、EDP
- ピン
- 30ピン、40ピン
- 解像度
- 1920*1080, 1366*768
アプリケーション、インターフェース、タッチ要件、コントローラーボード要件、および推定年間数量を共有してください。.
インターフェースレビュー
RGB、SPI、およびコントローラーの要件がホストプラットフォームに対して確認されます。.
タッチオプション
タッチサポートは、選択されたモジュールとプロジェクト要件に依存します。.
コントローラーサポート
LCDとコントローラーボードの互換性は、併せてレビューすることが可能です。.
カスタマイズ
カバーガラス、バックライト、FPC、および機械的調整が利用可能です。.
1. 製品説明
15.6インチFHD 1920*1080 LVDSインターフェースTFT LCDパネルモジュールは、民生電子機器から産業機器まで、幅広い用途で人気のある選択肢です。.
まず、基本から始めましょう：TFT LCDパネルとは何ですか？TFTは薄膜トランジスタの略で、LCDディスプレイの画質と色精度を向上させるために使用される技術です。このタイプのパネルは、バックライト、カラーフィルター、および光の偏光を変化させて画像を表示する液晶層を含む複数の層で構成されています。.
さて、15.6インチFHD 1920*1080 LVDSインターフェースTFT LCDパネルモジュールの詳細について説明します。名前が示すように、15.6インチの画面サイズと1920*1080（フルHDとも呼ばれる）の解像度を備えています。これは、ディスプレイのピクセル密度が1インチあたり141ピクセルであり、ほとんどの用途において十分に鮮明であることを意味します。さらに、ディスプレイとシステム間でデータを伝送するためにLVDS（低電圧差動信号伝送）技術を使用しており、高速で高品質な接続を可能にしています。.
このタイプのディスプレイの利点の一つは、広い視野角です。通常、水平・垂直方向ともに約178°(H)/178°(V)です。これは、異なる角度から見ても画像が鮮明で鮮やかなままであることを意味し、複数の人が同時に画面を見る必要がある環境での使用に理想的です。.
もう一つの利点は、高いコントラスト比です。特定のモデルによって500:1から1000:1の範囲にあり、画像の明暗部分を明確に区別し、全体的な画質を向上させます。
では、15.6インチFHD 1920*1080 LVDSインターフェースTFT LCDパネルモジュールはどこで使用されているのでしょうか？一般的な用途には以下が含まれます：
民生電子機器：高解像度と広視野角のため、ノートパソコン、タブレット、モニターなどで一般的に使用されています。.
産業機器：高い信頼性と耐久性のため、工場自動化システム、医療機器、試験・測定機器などの産業機器でも使用されています。.
デジタルサイネージ：広い視野角と高いコントラスト比により、小売店舗の広告ディスプレイなどのデジタルサイネージ用途での使用に理想的です。.
結論として、15.6インチFHD 1920*1080 LVDSインターフェースTFT LCDパネルモジュールは、多様な用途に適した汎用性の高い高品質なディスプレイオプションです。その鮮明な解像度、広い視野角、高いコントラスト比は、民生電子機器、産業機器、デジタルサイネージにとって魅力的な選択肢となっています。.
パラメータ (Parameter)
| 型番 | MG1561B01-1 |
| サイズ | 15.6インチLCDスクリーンパネル |
| 有効表示領域 | 344.16 (H) * 193.59 (V) |

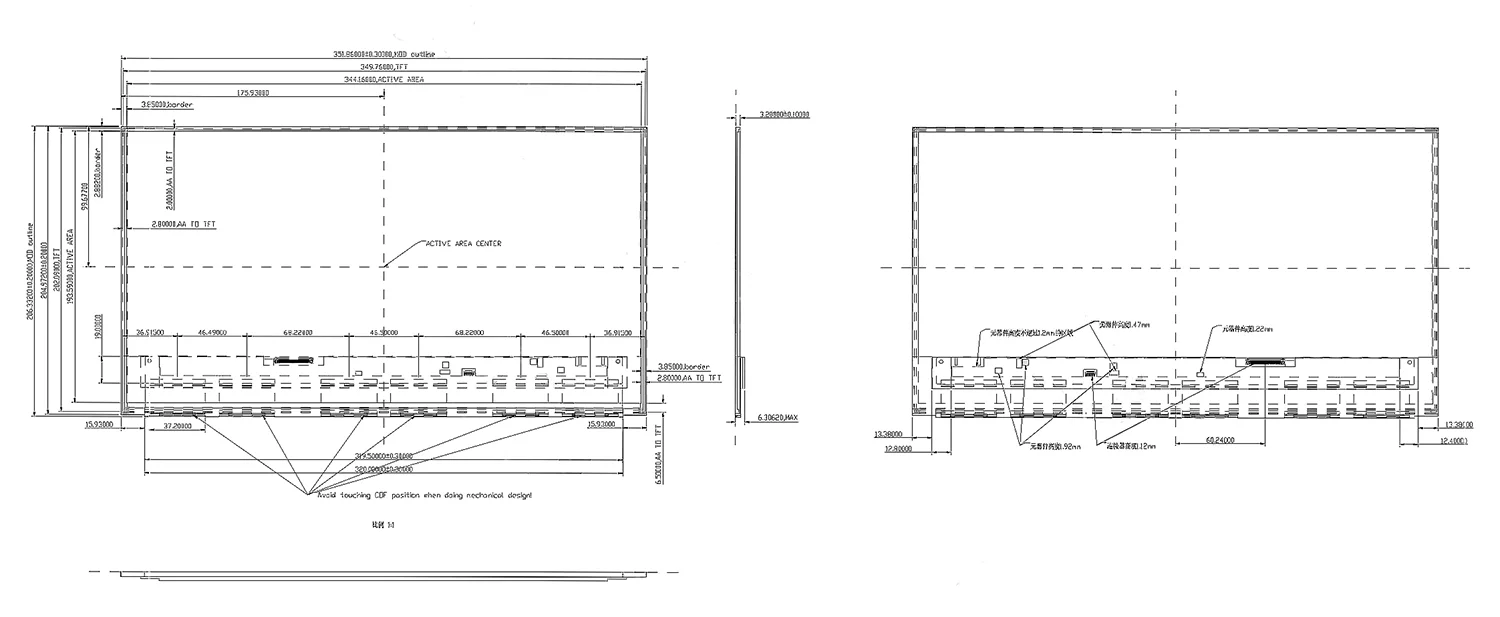

| モジュールサイズ | 351.86 (H) *206.332 (V) * 6.3(D) (PCB実装時) 351.86 (H) *206.332 (V) * 3.2(D) (PCB非実装時) |
| 駆動方式 | a-Si TFTアクティブマトリックス |
| 画素数 | 1920 * 1080 |
| ピクセルピッチ (サブピクセル) | 59.75*179.25 (um) |
| 画素配列 | RGB縦ストライプ |
| 表示色数 | 1670万色 |
| 表示モード | 透過モード、ノーマリーブラック |
| 輝度 | 250( 標準値) |
| 色度 | NTSC 72% (標準値) |
| コントラスト比 | 3000:1(標準値) |
| 視野角 (CR10) | +89/-89 (H), +89/-89 (V) (標準値) |
| 表面処理 | アンチグレア、ヘイズ25%、ハードコーティング (3H) |
| BLUタイプ | E-LED |
| ピン | 40ピン |
4. カスタマイズオプション
RJYディスプレイは、既存のモジュールに基づいたプロジェクト固有の適応をサポートし、エンジニアリングチームが生産前に電気的、光学的、および機械的適合性を評価するのに役立ちます。.
- インターフェースおよびFPCの適合
- 輝度とバックライト
- タッチスクリーンとカバーガラス
- コントローラーボードとファームウェア
- 機械構造の調整
カスタム問い合わせ
5. FAQ
このディスプレイにタッチスクリーンは利用可能ですか？
タッチスクリーンの利用可能性は、選択されたディスプレイとプロジェクト要件に依存します。.
RJYは互換性のあるコントローラーボードを提供できますか？
コントローラーボードのサポートは、お客様のホストインターフェースおよびタイミング要件と併せてレビューすることが可能です。.
サンプルを注文する前に必要な情報は何ですか？
アプリケーション、目標仕様、数量、インターフェース、およびカスタマイズのニーズにより、チームは適合性をより迅速に評価できます。.
カバーガラスまたはバックライトのカスタマイズは可能ですか？
カバーガラス、バックライト、FPCの変更については、適切なプロジェクト向けに評価可能です。.
