정전식 터치 패널, 원형 LCD 디스플레이, TFT LCD 디스플레이 모듈모델 RV036YHM-1000-40

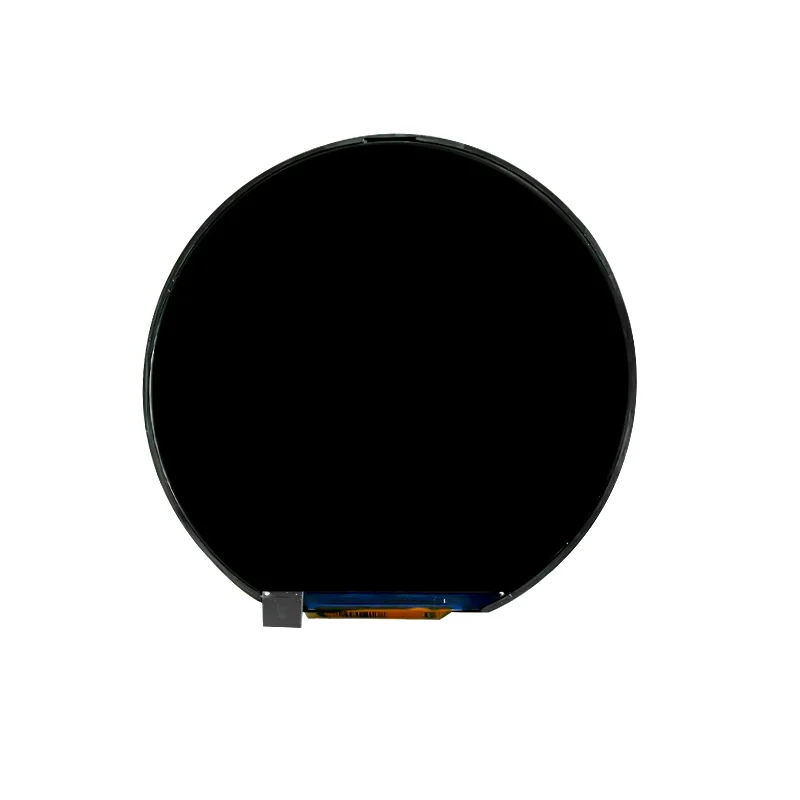

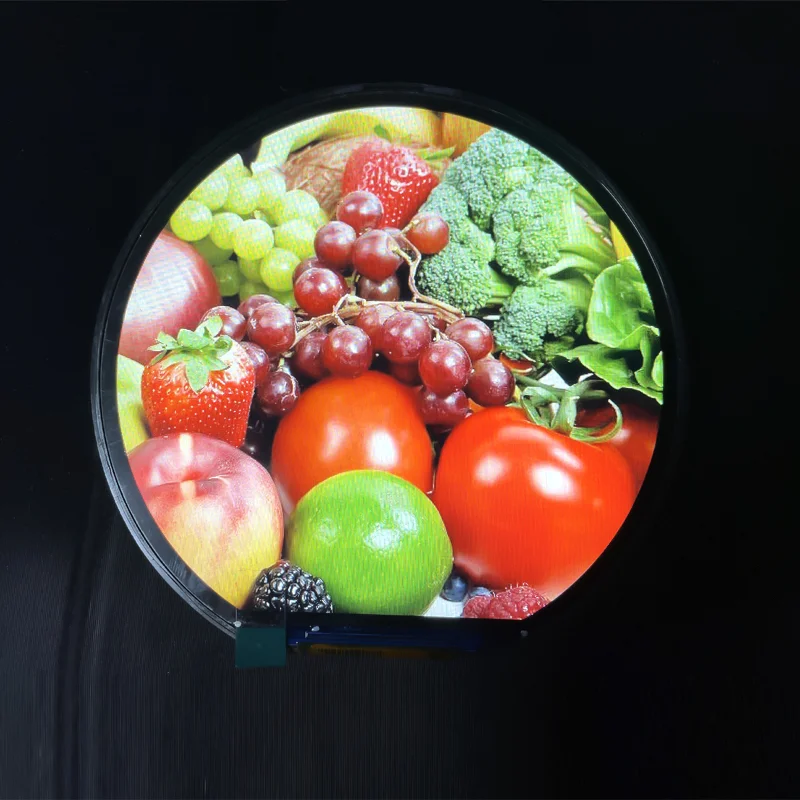

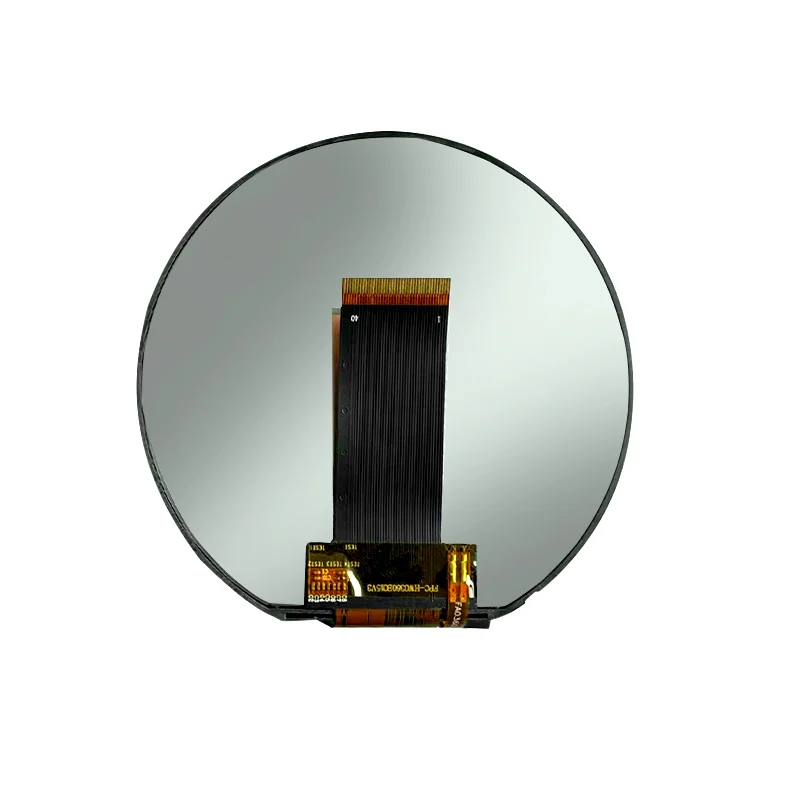

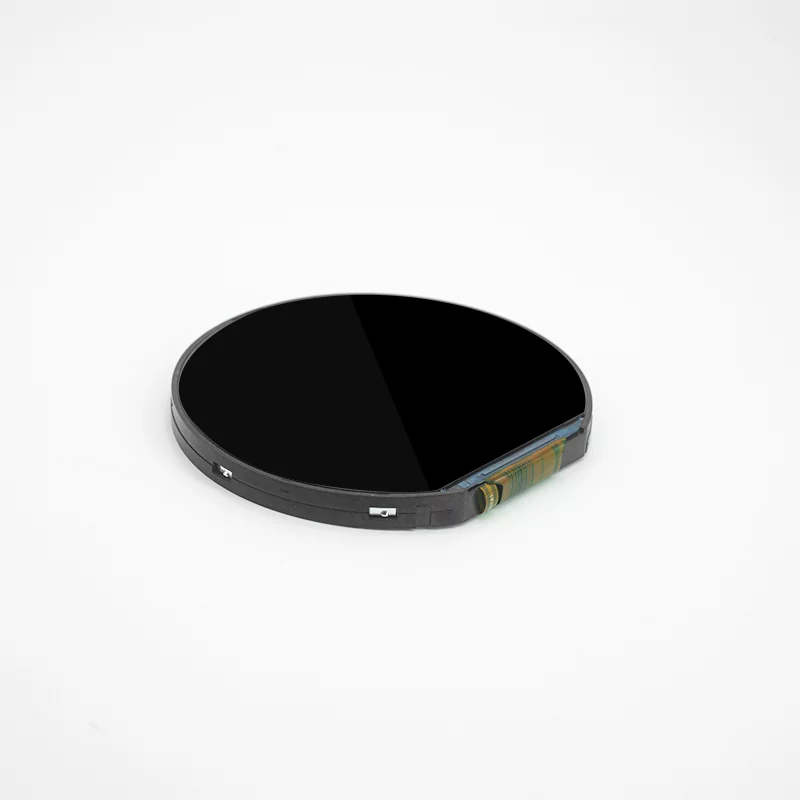

RJOYTEK 3.6인치 544*506 원형 TFT 전기자전거 LCD 패널 LCD 디스플레이
Features
- 3.6인치 구성
- 16.7M 컬러
- RoHS/할로겐 프리 준수
- 해상도: 544*506
- 밝기: 1000 Cd/m²
- 크기: 3.6인치 원형 TFT LCD 디스플레이
- Touch: 터치 지원
멀티터치 제스처를
- HDMI 보드 제공
- 맞춤형 LCD 제어 보드
- 맞춤형 밝기
- 소프트웨어 지원
- 다양한 터치 맞춤 제작
가용성 문의
엔지니어링 적합성 검토를 위해 인터페이스, 터치, 밝기 및 볼륨 요구 사항을 공유해 주십시오.
01인터페이스 검토
02터치 통합
03컨트롤러 지원
04라이프사이클 조정
제품 개요
애플리케이션 적합성을 위한 엔지니어링
디스플레이 모델 RV036YHM-1000-40은 비정질 실리콘 TFT를 스위칭 소자로 사용하는 컬러 액티브 매트릭스 박막 트랜지스터(TFT) 액정 디스플레이(LCD)입니다. 본 모델은 TFT LCD 패널, 구동 회로 및 백라이트 시스템으로 구성되어 있습니다. 이 TFT LCD는 대각선 기준 3.6인치의 액티브 디스플레이 영역을 가지며, WSVGA(544 x 506 픽셀) 해상도를 지원합니다.
응용 분야
- 스마트 홈 제어, 본 3.6인치 LCD 디스플레이는 스마트 홈 제어 패널(예: 냉장고, 에어컨, 전자레인지 디스플레이 또는 스마트 스위치 버튼)에 매우 적합한 사양을 제공합니다.

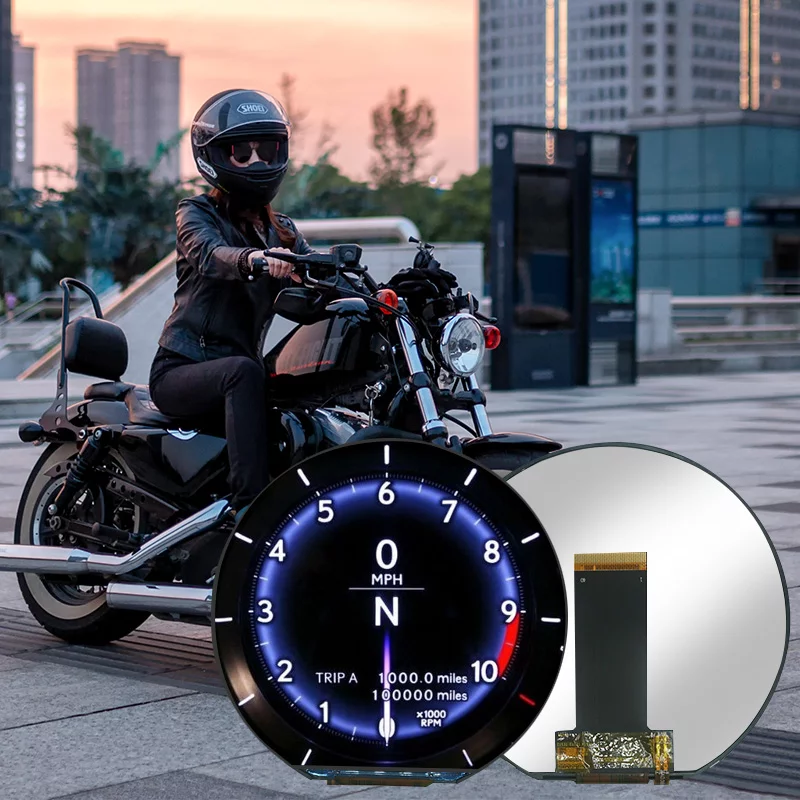

- 자동차 디스플레이: 원형 LCD 디스플레이는 자동차 대시보드 또는 계기판에 통합될 수 있습니다. 속도, 연료량, 엔진 온도 및 기타 차량 파라미터와 같은 다양한 정보를 표시할 수 있습니다.
- 산업용 계측기: 원형 TFT LCD 패널은 휴대용 측정 장치, 이동형 테스트 장비 또는 제어 패널과 같은 산업용 계측기에 사용될 수 있습니다. 데이터 표시 및 사용자 상호작용을 위한 선명하고 시각적으로 매력적인 인터페이스를 제공합니다.
- 선명한 시인성이 필수적인 대시보드 및 인포테인먼트 시스템에 사용됩니다. LCD 디스플레이는 환자 모니터, 휴대용 의료 장비 또는 진단 기기와 같은 의료 기기에 사용될 수 있습니다. 활력 징후, 검사 결과 또는 기타 의료 데이터를 컴팩트하고 읽기 쉬운 형식으로 표시할 수 있습니다.
추가 자동차 LCD 디스플레이 패널
 |  |  |  |

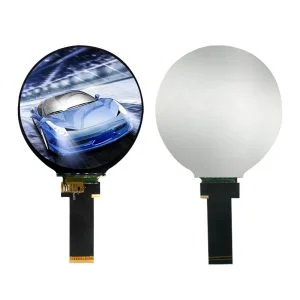

| 12.3인치 자동차 LCD 디스플레이 | 10.1인치 헤드업 카 LCD 디스플레이 | 9.35인치 헤드업 카 LCD 디스플레이 | 4인치 원형 자동차 LCD 패널 |
기술 데이터
사양
| 모듈 | RV036YHM-1000-40 |
| Size | 3.6인치 원형 TFT LCD 패널 |
| 외형 치수 | 98.36x94.37 (typ) |
| 표시 영역 | 89.76(H) x 80.79(V) |
| 픽셀 수 | 544 RGB (H) x 506(V) |
| 픽셀 피치 | 55 165(V) |
| 픽셀 배열 | RGB 수직 스트라이프 |
| 표시 모드 | 노멀리 블랙 |
| 제어 IC | ST72566 |
| 모듈 크기 | 98.36*94.37*7.8 (일반) |
| 작동 온도 | -30-80 |
| 보관 온도 | -30-85 |
| 밝기 | 1000 Cd/m² |
| 명암비 | 1200:1 |
| 응답 시간 | 30 ms |

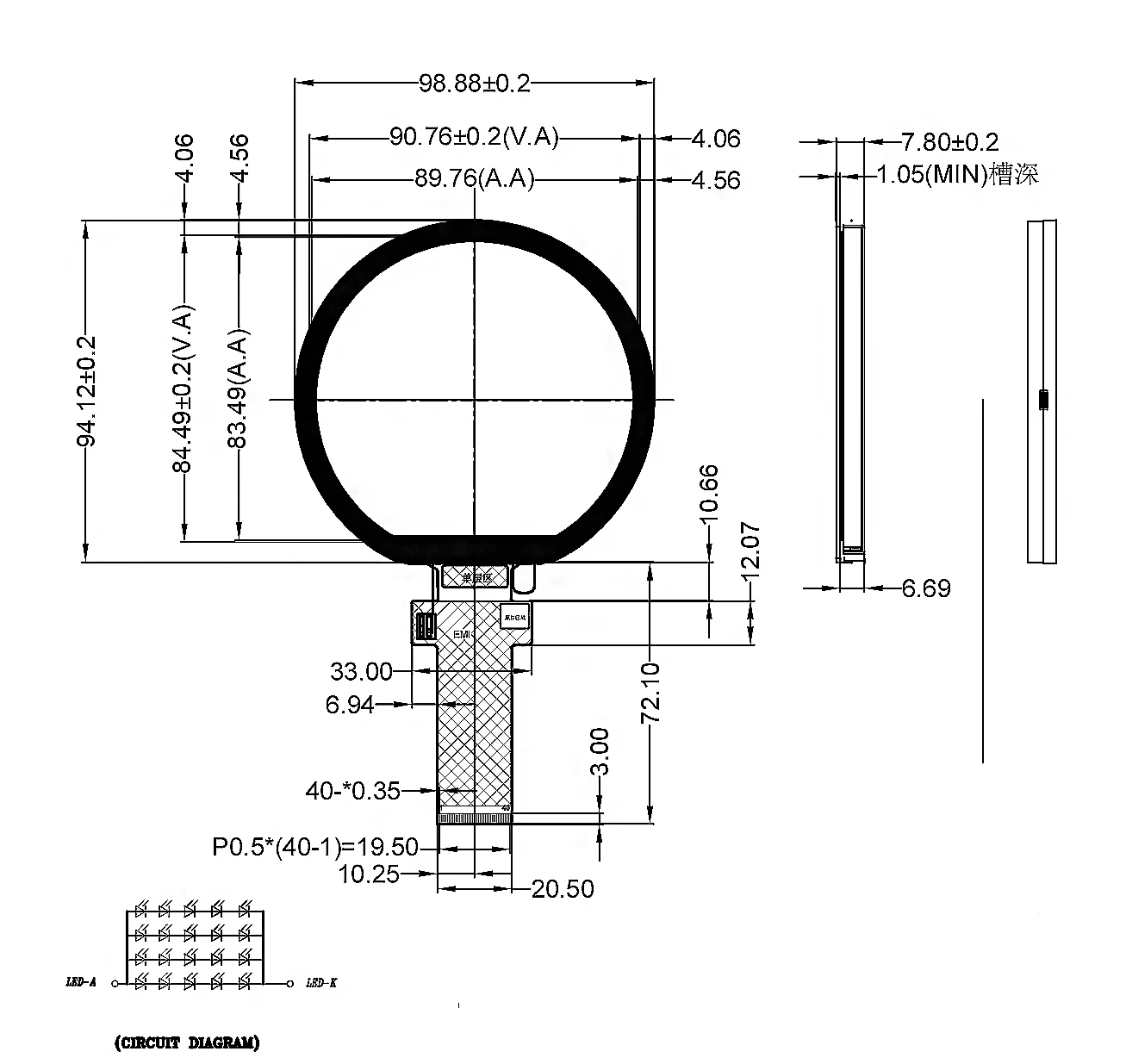

기계적 기준
구조
프로젝트 적용
커스터마이징 옵션
기존 디스플레이 플랫폼을 제품의 전기적, 광학적, 기계적 요구 사항에 맞게 적용합니다.
- 인터페이스 및 FPC 적용
- 밝기 및 백라이트
- 터치 및 커버 글라스
- 컨트롤러 보드 지원
- 기계적 조정
엔지니어링 FAQ
평가 전 질문 사항
터치 및 커버 글라스를 커스터마이징할 수 있습니까?
예. 사용 가능한 터치 스택, 커버 글라스 및 본딩 공정은 선택된 모듈 및 프로젝트 물량에 따라 검토됩니다.
RJY에서 컨트롤러 보드를 제공할 수 있습니까?
컨트롤러 지원은 호스트 인터페이스, 타이밍 및 소프트웨어 요구 사항과 함께 평가할 수 있습니다.
견적을 위해 필요한 사항은 무엇입니까?
애플리케이션, 목표 사양, 작동 환경, 샘플 수량 및 연간 물량을 제공해 주십시오.
