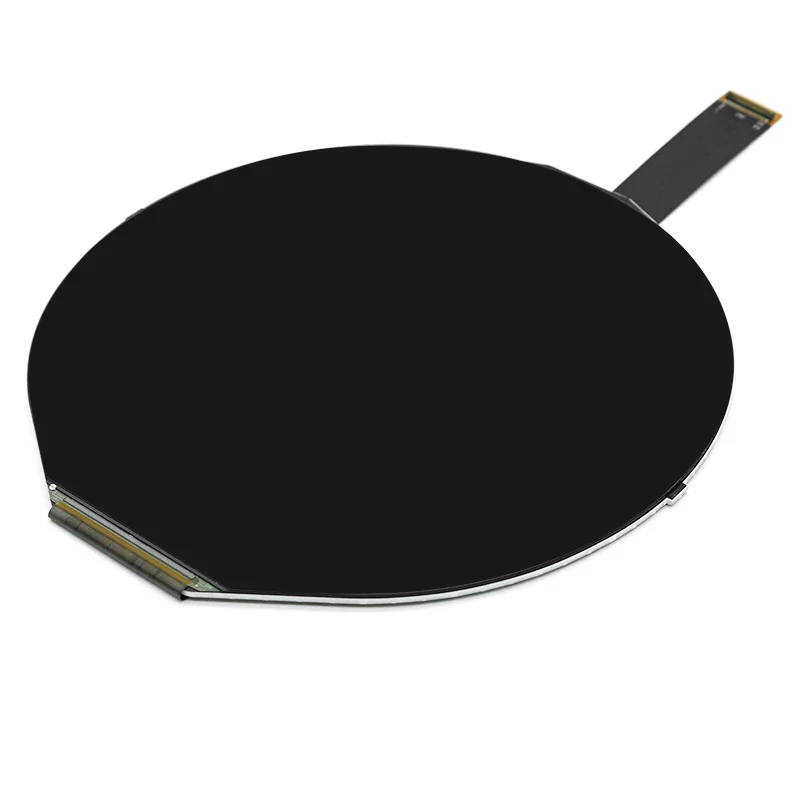

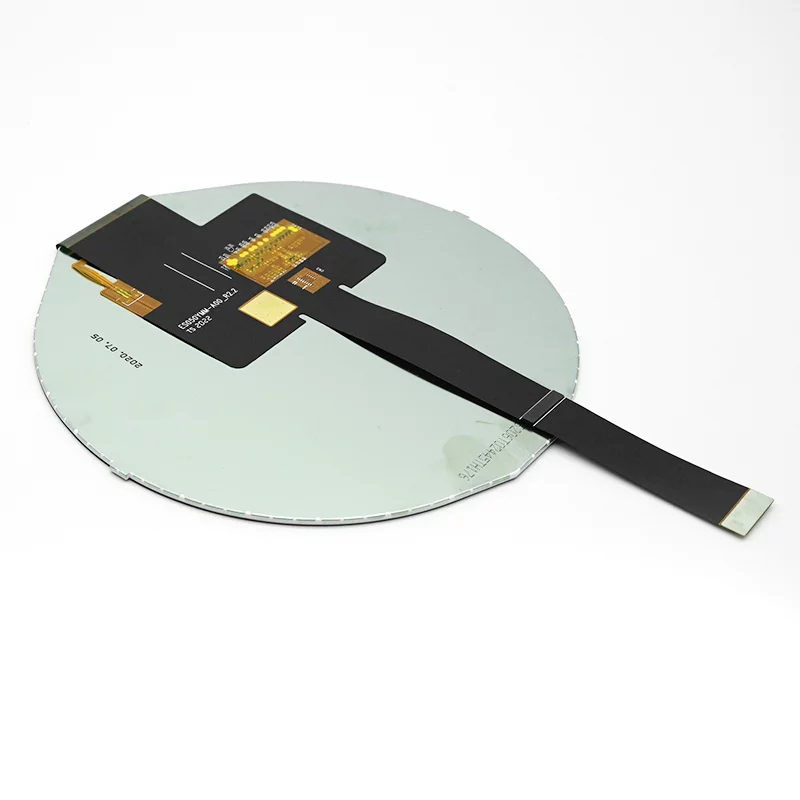

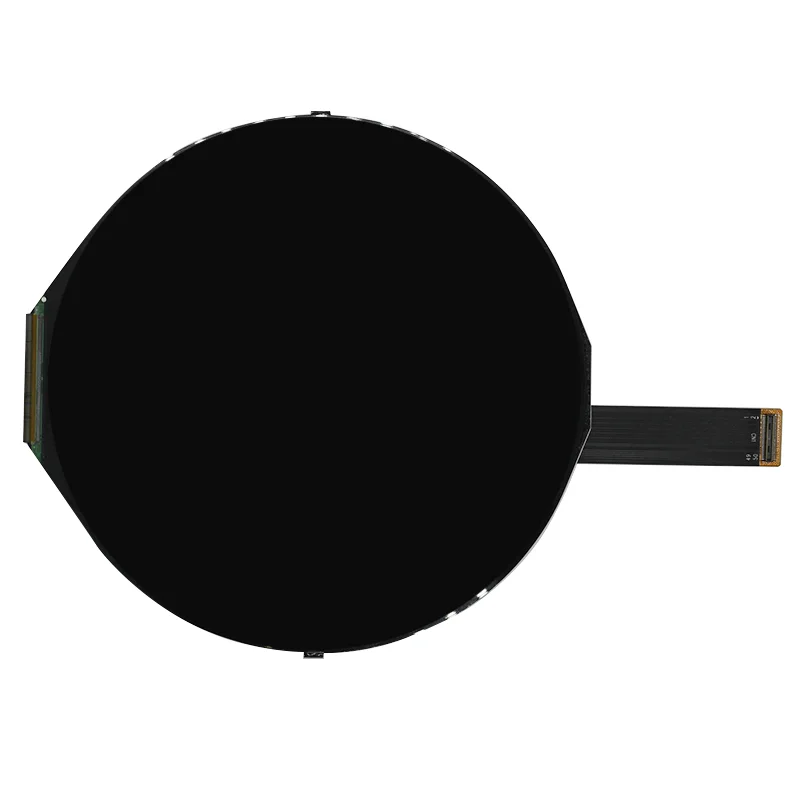

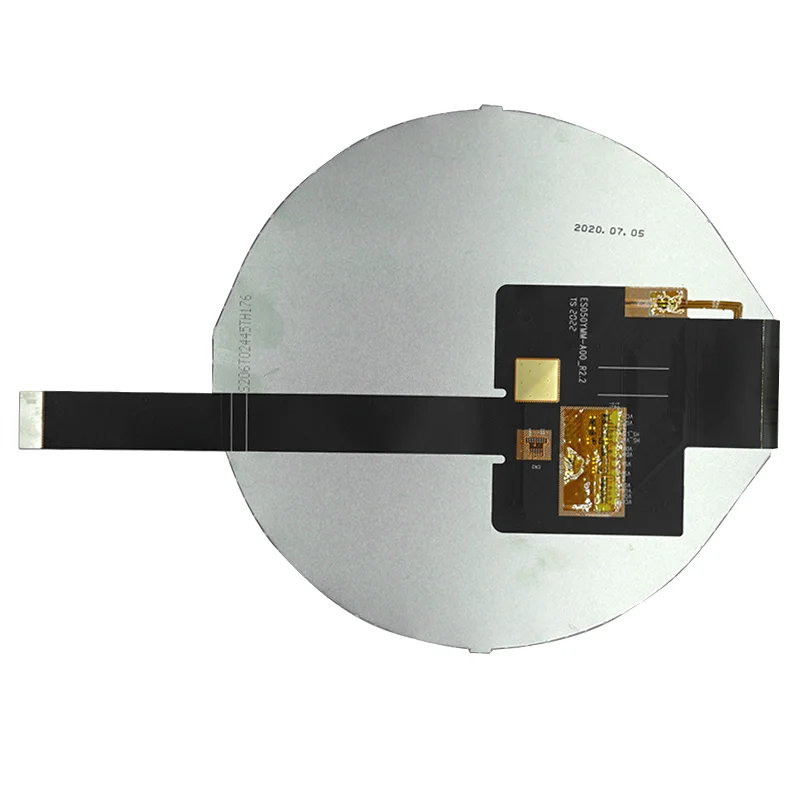

RJOYTEK 5인치 원형 1080p TFT LCD 패널 LCD 모듈
- 크기: 5인치 원형 TFT LCD 모듈
- 해상도: 1080*1080
- 휘도: 350nit
- 색영역: 65% (최소) / 70% (일반)
- 디스플레이 모드: 노멀리 블랙, 투과형 모드
엔지니어링 적합성 검토를 위해 인터페이스, 터치, 밝기 및 볼륨 요구 사항을 공유해 주십시오.
제품 개요
애플리케이션 적합성을 위한 엔지니어링
본 제품은 MIPI 인터페이스를 지원하는 1080p 원형 TFT LCD 디스플레이로, 홈 스마트 애플리케이션용 IPS 디스플레이입니다.
RJOYTEK 5인치 TFT LCD 디스플레이 패널은 1080*1920, 800*480, 1080*1080, 720*1280, 480*854 해상도를 제공하며, 인터페이스는 RGB, MCU, LVDS, HDMI, MIPI, MIPI DSI, SPI 등이 가능합니다.
해당 5인치 IPS TFT 디스플레이는 터치스크린 및 밝기 맞춤 설정이 가능하며, 1080*1920 해상도 제품의 밝기는 최대 2800nit까지 도달하여 야간 가시성이 우수한 TFT LCD 디스플레이입니다.
HDMI 보드, 인터페이스 변환 제어 보드, 영상 및 음성 제어 보드를 제공합니다. 터치스크린은 CTP 또는 RTP, G+F, G+G, G+FF 방식을 지원합니다.
5인치 TFT LCD 디스플레이는 정사각형 및 원형 형태로 제공되며, 산업용 애플리케이션, IoT, 의료, 자동차, 홈 스마트 애플리케이션에 널리 사용됩니다.
자세한 내용은 아래의 파라미터 시트를 참조하시기 바랍니다.
Features
* 0.2t 유리 (단일)
* 높은 명암비 및 광시야각
* 모듈 설계
* RoHS 준수
| Model | ZS050YMM-N40 |
| Size | 5인치 원형 TFT LCD 모듈 |
| Active Area | 127.008 (H) × 127.008 (V) |
| 픽셀 수 | 1080(H) RGB × 1080(V) |
| 픽셀 피치 | 0.1176 (H) × 0.1176 (V) |
| 픽셀 배열 | 1픽셀 2도메인 |
| Display Colors | 16.7M |
| 색영역 | 65% (최소) / 70% (일반) |
| 디스플레이 모드 | 노멀리 블랙, 투과형 모드 |
| 외형 치수 | 136.531 × 132.208 × 1.98 |
| 시야 방향 | 상/하/좌/우 자유 시야 방향 |
| Operating Temperature | -20~60℃ |
| Storage Temperature | -35~75℃ |
| 휘도 | 350 nit |
| Size | Model | 해상도 | 인터페이스 | 휘도 | 핀 연결 | 액티브 영역 | 보관 온도 |
| 5″ | RV050WVM-720-50 | 800*480 | RGB | 750nit | 50핀 | 108*64.8 | -30℃~85℃ |
| 5″ | RV050HDM-310-31 | 720*1280 | MIPI-DSI | 310nit | 31핀 | 61.78×109.82 | -30℃~70℃ |
| 5″ | RV050FWM-520-45 | 480*854 | 3spi+RGB | 520nit | 45핀 | 61.632*109.6536 | -30℃~80℃ |
| 5″ | RV050FHM-31-K28 | 1080*1920 | MIPI | 2800nit | 31핀 | 61.88*110.02 | -30℃~80℃ |
| 4.96인치 | RV050HDP-310-31 | 720*1280 | MIPI-DSI | 310nit | 31핀 | 61.78×109.82 | -30℃~70℃ |
| 5″ | RV050FHP-550-50 | 1080*1920 | MIPI | 550nit | 50핀 | 61.88 ×110.02 | -30℃~70℃ |
추가 제품
 |  |  |  |
| 4인치 원형 TFT LCD 패널 | 2.1인치 원형 TFT LCD 모듈 | 5인치 TFT LCD 디스플레이 | 7인치 라즈베리 파이 LCD 디스플레이 |
기술 데이터
사양
상세 사양은 RJY 엔지니어링 팀에서 확인할 수 있습니다.
프로젝트 적용
커스터마이징 옵션
기존 디스플레이 플랫폼을 제품의 전기적, 광학적, 기계적 요구 사항에 맞게 적용합니다.
- 인터페이스 및 FPC 적용
- 밝기 및 백라이트
- 터치 및 커버 글라스
- 컨트롤러 보드 지원
- 기계적 조정
엔지니어링 FAQ
평가 전 질문 사항
터치 및 커버 글라스를 커스터마이징할 수 있습니까?
예. 사용 가능한 터치 스택, 커버 글라스 및 본딩 공정은 선택된 모듈 및 프로젝트 물량에 따라 검토됩니다.
RJY에서 컨트롤러 보드를 제공할 수 있습니까?
컨트롤러 지원은 호스트 인터페이스, 타이밍 및 소프트웨어 요구 사항과 함께 평가할 수 있습니다.
견적을 위해 필요한 사항은 무엇입니까?
애플리케이션, 목표 사양, 작동 환경, 샘플 수량 및 연간 물량을 제공해 주십시오.
