モデル RV103Z7M-K10-50
TFT液晶表示パネル 10.25インチ 1920*720 LCDモジュール
主要仕様
- 解像度
- 1920*720
- 色域
- 70%
- インターフェース
- LVDS（Low Voltage Differential Signaling）
- サイズ
- 10.25インチ TFT LCD ディスプレイ
- 保存温度
- -40～95 °C (保存温度)
アプリケーション、インターフェース、タッチ要件、コントローラーボード要件、および推定年間数量を共有してください。.
インターフェースレビュー
RGB、SPI、およびコントローラーの要件がホストプラットフォームに対して確認されます。.
タッチオプション
タッチサポートは、選択されたモジュールとプロジェクト要件に依存します。.
コントローラーサポート
LCDとコントローラーボードの互換性は、併せてレビューすることが可能です。.
カスタマイズ
カバーガラス、バックライト、FPC、および機械的調整が利用可能です。.
1. 製品説明
本仕様は10.25インチモデル (RV103Z7M-K10-50) TFT液晶ディスプレイに適用されます。
マトリックスはスイッチング素子としてa-Si薄膜トランジスタ（TFT）を採用しています。このTFT LCDは対角10.25インチの有効表示領域を有し、FHD解像度（水平1920×垂直720ピクセル配列）を備えています。全ての入力信号はLVDSインターフェース互換です。
当社の10.25インチLCD表示モジュールは、多様なアプリケーションにおいて卓越した視覚的性能を提供するよう設計されています。1920*720の解像度により、自動車産業やその他のハイテク産業に最適な鮮明でクリアな映像を実現します。
IPS表示モデルを採用しており、極端な視野角でも画像と文字の視認性が維持されるため、複数人数での同時視認が必要なアプリケーションに理想的です。さらにTFT LCDタイプにより、高輝度で鮮やかな表示を実現し没入感のある視覚体験を提供します。
当表示モジュールは-40～95℃の保管温度範囲を有し、過酷な環境に晒される可能性のある自動車アプリケーションでの使用に最適です。
詳細についてはお気軽にお問い合わせください。HDMIボード及び各種機能性LCD制御ボードも提供しております。本10.25インチTFTスクリーンはタッチ機能と3H表面硬度処理を備え、優れた自動車用LCDスクリーンです。
| 型番 | RV103Z7M-K10-50 |
| サイズ | 10.25インチTFT LCDディスプレイ |
| 有効表示領域 | 243.648 (H) ×91.368 (V) |
| 画素数 | 1920(H) ×720(V) [画素] |
| 画素ピッチ | 0.1269 (H) ×0.1269 (V) |
| 画素配列 | RGB縦ストライプ |
| 表示色数 | 1670万色 (8bit) |
| 色域 | NTSC 70% min |
| 表示モード | ノーマリーブラック |

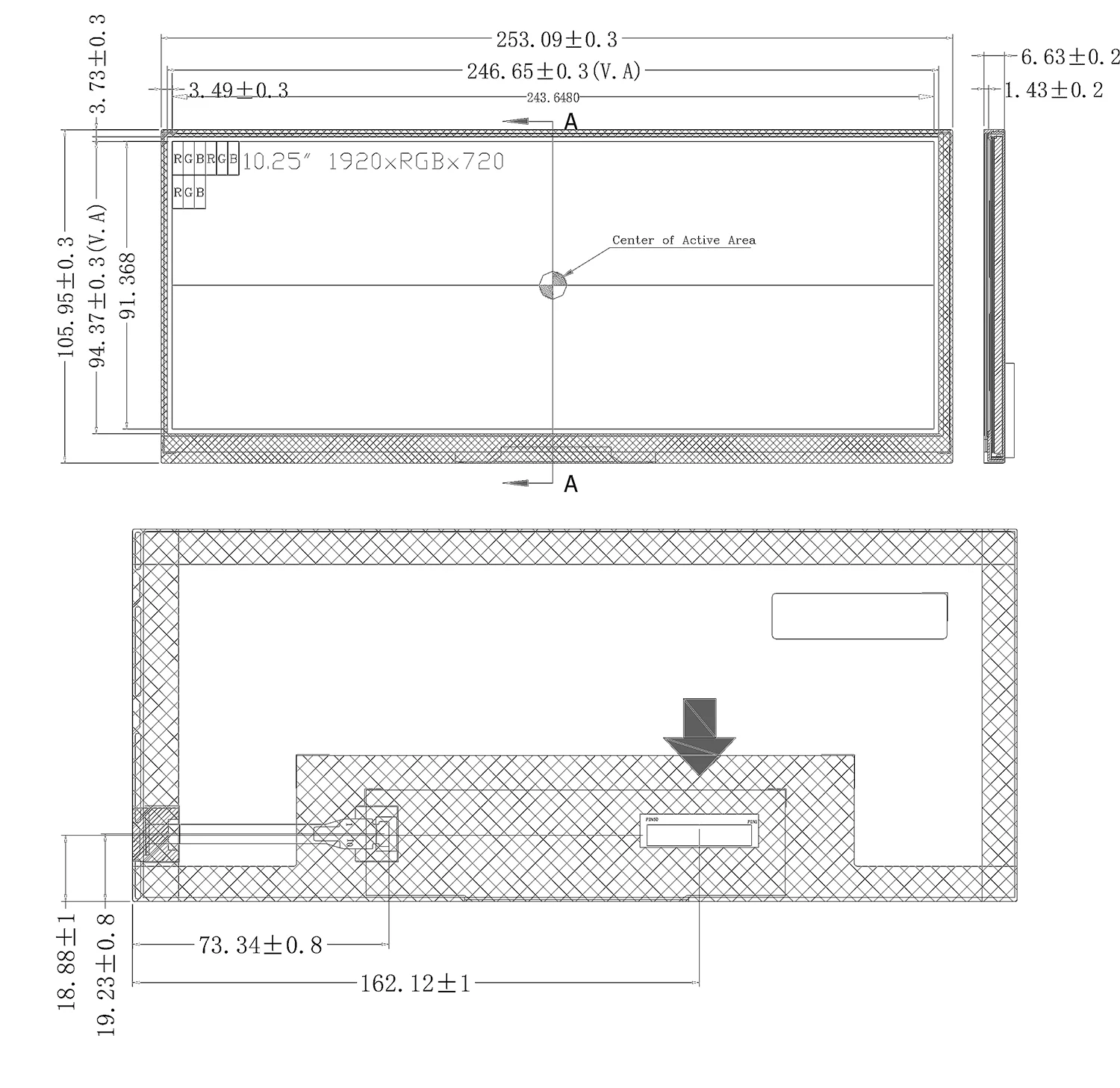

| 外形寸法 | 251.148±0.2(H)*101.098±0.2(V)*1.08(PCBA未実装時) 251.148±0.3(H)*142.548±0.5(V)*3.2Max(PCBA実装時) |
| 表面処理 | ハードコート (HC) |
| 表面硬度 | 3H |
| インターフェース | 2ポート LVDSインターフェース |
| 動作温度 | -30～85 °C (動作温度) |
| 保存温度 | -40～95 °C (保存温度) |
その他のサイズはこちら:
 |  |  |
| 6インチ正方TFT表示モジュール | 3.6インチ電動自転車用LCD表示器 | 10.1インチLCD表示パネル |
4. カスタマイズオプション
RJYディスプレイは、既存のモジュールに基づいたプロジェクト固有の適応をサポートし、エンジニアリングチームが生産前に電気的、光学的、および機械的適合性を評価するのに役立ちます。.
- インターフェースおよびFPCの適合
- 輝度とバックライト
- タッチスクリーンとカバーガラス
- コントローラーボードとファームウェア
- 機械構造の調整
カスタム問い合わせ
5. FAQ
このディスプレイにタッチスクリーンは利用可能ですか？
タッチスクリーンの利用可能性は、選択されたディスプレイとプロジェクト要件に依存します。.
RJYは互換性のあるコントローラーボードを提供できますか？
コントローラーボードのサポートは、お客様のホストインターフェースおよびタイミング要件と併せてレビューすることが可能です。.
サンプルを注文する前に必要な情報は何ですか？
アプリケーション、目標仕様、数量、インターフェース、およびカスタマイズのニーズにより、チームは適合性をより迅速に評価できます。.
カバーガラスまたはバックライトのカスタマイズは可能ですか？
カバーガラス、バックライト、FPCの変更については、適切なプロジェクト向けに評価可能です。.
