4.16インチ高輝度IPS LCDモジュール – 1280×960解像度、MIPIインターフェース
主要仕様
- サイズ
- 4.16インチTFT LCD
- 解像度
- 1280 × 960ピクセル
- インターフェース
- MIPI、RGB垂直ストライプ
- 視野角
- 全方位（広視野角）
アプリケーション、インターフェース、タッチ要件、コントローラーボード要件、および推定年間数量を共有してください。.
インターフェースレビュー
RGB、SPI、およびコントローラーの要件がホストプラットフォームに対して確認されます。.
タッチオプション
タッチサポートは、選択されたモジュールとプロジェクト要件に依存します。.
コントローラーサポート
LCDとコントローラーボードの互換性は、併せてレビューすることが可能です。.
カスタマイズ
カバーガラス、バックライト、FPC、および機械的調整が利用可能です。.
1. 製品説明
この RJY 4.16インチTFT液晶モジュールは 高精細表示、広視野角、効率的なインターフェース接続を必要とするコンパクトデバイス向けに設計された高性能表示ソリューションです。 1280×960ピクセル と IPS MIPIインターフェースの解像度を備え、先進的な携帯機器、医療用画像表示システム、スマート産業用コントローラ、次世代HMIインターフェースに最適です。
特長と利点
高画素密度: 0.066mmの画素ピッチにより、精細なグラフィックやデータ量の多いユーザーインターフェースの表示に適した鮮明でシャープな画像を実現
全視野角IPS方式相当性能: あらゆる方向から明確な視認性を確保し、回転使用やマルチユーザー操作が行われるデバイスに適しています
MIPIインターフェース対応: MIPIインターフェースを内蔵し、コネクタ及びレイアウトの複雑さを低減しながら高速データ転送を実現。最新MCU/SoCとの統合を簡素かつ効率的に行えます
コンパクトかつ堅牢なフォームファクタ: 薄型設計（3.8mm）により、耐久性を損なうことなく携帯機器や組込み環境への緊密な統合を可能にします
安定した屋外性能: -20°Cから+70°Cの動作温度範囲で、様々な産業環境及び半屋外条件下での信頼性の高い動作を保証
オプションのタッチパネル統合: 静電容量方式タッチ対応により、高度なインタラクティブ性、ジェスチャー制御、UIの柔軟性を実現
推奨アプリケーション
スマートホーム中央制御ユニット
医療用画像表示端末
産業用携帯型テスター及びデータロガー
コンパクトHMIインターフェース
携帯型監視デバイス
先進的民生機器
カスタマイズ対応
アプリケーションに合わせた変更をご希望ですか？
RJY Displayでは以下を提供します：
FPCインターフェース調整（方向、ピン数）
カバーレンズ＆タッチパネルラミネーション（カスタムロゴ、印刷、色）
反射防止及び屋外視認性向上のための光学接合
カスタムブラケットまたはフレーム統合
2. 技術仕様
| パラメータ (Parameter) | 仕様 |
|---|---|
| LCDサイズ | 4.16インチ（対角） |
| 表示モード | ノーマリーブラック |
| 解像度 | 1280(RGB) × 960 ピクセル |
| 画素ピッチ | 0.066(水平) × 0.066(垂直) mm |
| 画素配列 | RGB縦ストライプ |
| 視野角 | 全視野方向（超広視野角） |
| モジュール外形 | 90.86(水平) × 72.84(垂直) × 3.8(厚さ) mm |
| 有効表示領域 (AA) | 48.6(水平) × 64.8(垂直) mm |
| 表示色 | 1670万色（8ビット深度） |
| インターフェース | MIPI（高速シリアル） |
| 駆動IC | GH7005-01 |
| バックライト | 白色LED |
| タッチパネル | 静電容量方式タッチ（オプション） |
| 動作温度 | -20°C ～ +70°C |
| 保存温度 | -30°C ～ +80°C |
| 適合規格 | RoHS（電気電子機器における特定有害物質の使用制限に関する指令） |

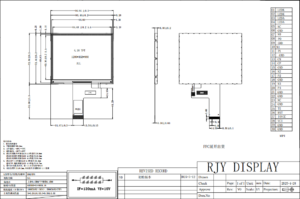

3. 構造
4. カスタマイズオプション
RJYディスプレイは、既存のモジュールに基づいたプロジェクト固有の適応をサポートし、エンジニアリングチームが生産前に電気的、光学的、および機械的適合性を評価するのに役立ちます。.
- インターフェースおよびFPCの適合
- 輝度とバックライト
- タッチスクリーンとカバーガラス
- コントローラーボードとファームウェア
- 機械構造の調整
カスタム問い合わせ
5. FAQ
このディスプレイにタッチスクリーンは利用可能ですか？
タッチスクリーンの利用可能性は、選択されたディスプレイとプロジェクト要件に依存します。.
RJYは互換性のあるコントローラーボードを提供できますか？
コントローラーボードのサポートは、お客様のホストインターフェースおよびタイミング要件と併せてレビューすることが可能です。.
サンプルを注文する前に必要な情報は何ですか？
アプリケーション、目標仕様、数量、インターフェース、およびカスタマイズのニーズにより、チームは適合性をより迅速に評価できます。.
カバーガラスまたはバックライトのカスタマイズは可能ですか？
カバーガラス、バックライト、FPCの変更については、適切なプロジェクト向けに評価可能です。.
