, モデル RV034L6M-650-30

3.4インチ円形LCDディスプレイ – 800*800解像度

主要仕様

サイズ（インチ）
3.4
インターフェース
MIPI
解像度
800×800
広温度範囲
はい
互換性レビューの依頼 サンプル見積もりの依頼
完全な仕様を表示

アプリケーション、インターフェース、タッチ要件、コントローラーボード要件、および推定年間数量を共有してください。.

3.4インチ丸型LCDディスプレイ - 800*800解像度
3.4-inch Round LCD Display - 800*800 Resolution - 画像 2
3.4-inch Round LCD Display - 800*800 Resolution - 画像 3
3.4-inch Round LCD Display - 800*800 Resolution - 画像 4

インターフェースレビュー

RGB、SPI、およびコントローラーの要件がホストプラットフォームに対して確認されます。.

タッチオプション

タッチサポートは、選択されたモジュールとプロジェクト要件に依存します。.

コントローラーサポート

LCDとコントローラーボードの互換性は、併せてレビューすることが可能です。.

カスタマイズ

カバーガラス、バックライト、FPC、および機械的調整が利用可能です。.

1. 製品説明

RV034L6M-650-30は円形TFTディスプレイLCDモジュールで、800(RGB)x800ピクセル、4レーンMIPIインターフェース、JD9365DA駆動ICを搭載。本円形LCDスクリーンはスマートホームコントローラー、フルカラー画面パネルを備えたオーディオ機器、円形表示を必要とする自動車用速度計など、多様な応用分野で使用可能。

本円形表示パネルはタッチ非対応ですが、要求に応じてG+G、G+F、G+FFなどあらゆる方式のタッチ機能を追加可能。要件をお知らせください。

広範な保存温度および動作温度範囲を有し、高温/低温環境を要する制御画面の運用を支援。

輝度はカスタマイズ可能。本LCDパネルの標準値は650nit。太陽光可視性の高輝度が必要な場合は、必要な仕様をご提示ください。



会社情報と認証書はこちらから-認証書類

1.3インチ-10.1インチTFT LCDディスプレイはこちら-1.3インチ-10.1インチLCDディスプレイ

10.2インチ-24インチTFTディスプレイはこちら-10.2インチ-24インチTFTディスプレイ

車載用LCDディスプレイはこちら-自動車向けLCDスクリーン

詳細についてはお気軽にお問い合わせください

2. 技術仕様

型番RV034L6M-650-30
LCDタイプTFT透過型
サイズ3.4インチ円形LCD表示モジュール
画素配列800*3(R.G.B)*800
モジュール寸法 (幅*高さ*厚さ)95.20*97.20*2.13 (mm)
表示領域 (幅*高さ)94.60*92.60 (mm)
有効表示領域 (幅*高さ)87.60*87.60 (mm)
画素サイズ (幅*高さ)0.1095*0.1095
バックライト方式LED(白色 8*LED)
駆動ICJD9365DA
インターフェースタイプ4レーンMIPI（ビデオモード）
動作温度-30～85℃
保存温度-40～90℃
湿度90%(最大60℃)
電源電圧VDD (-0.3～4.6V), VDDIO(-0.3～4.6V)

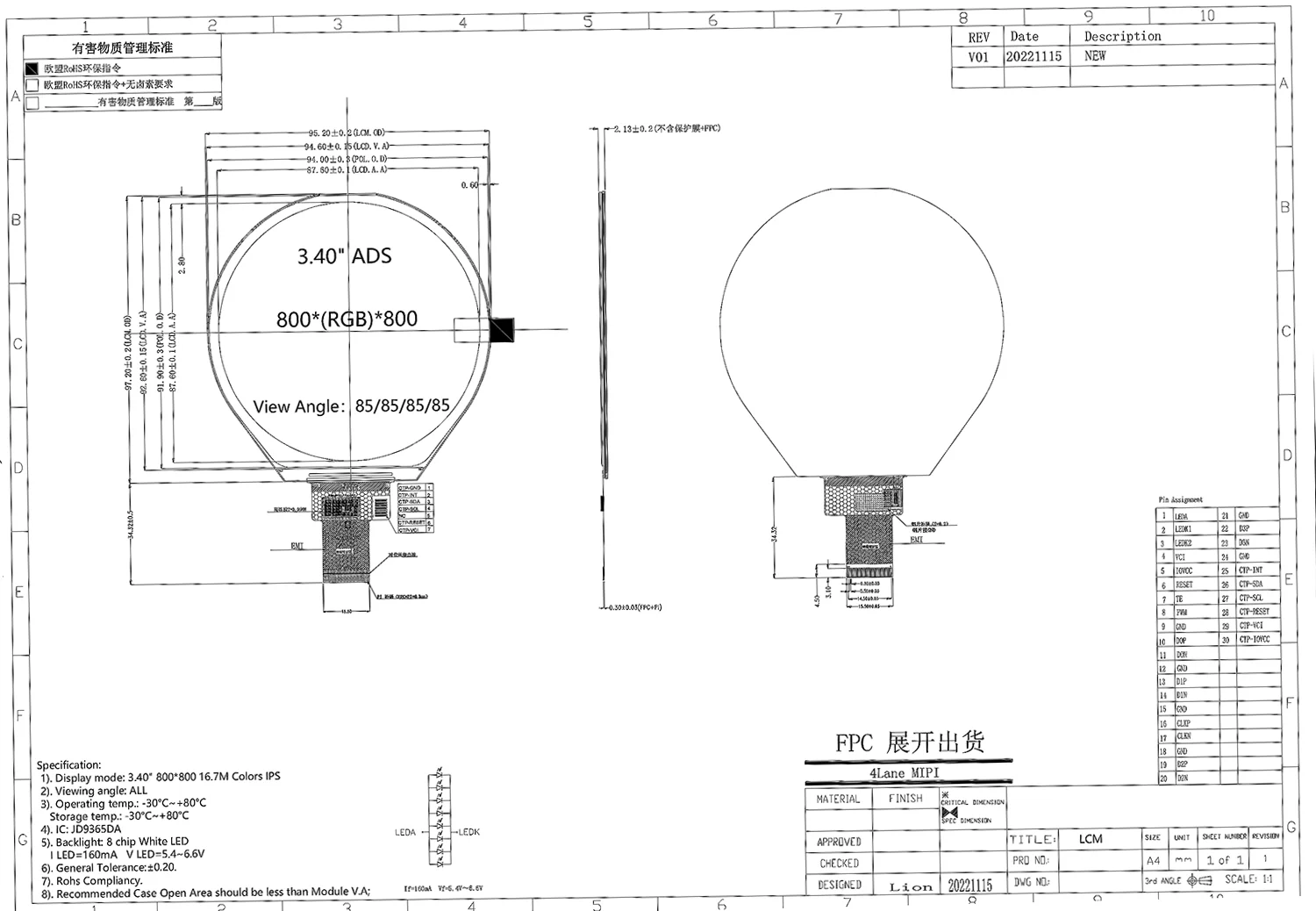

3. 構造

4. カスタマイズオプション

RJYディスプレイは、既存のモジュールに基づいたプロジェクト固有の適応をサポートし、エンジニアリングチームが生産前に電気的、光学的、および機械的適合性を評価するのに役立ちます。.

  • インターフェースおよびFPCの適合
  • 輝度とバックライト
  • タッチスクリーンとカバーガラス
  • コントローラーボードとファームウェア
  • 機械構造の調整

レビューの準備

より有用なエンジニアリングレビューのために、アプリケーション、目標仕様、動作環境、サンプル数量、年間需要を含めてください。.

カスタム要件を送信する

カスタム問い合わせ

お客様のプライバシーは当社にとって重要です。共有いただいた情報は厳密に機密保持され、RJY Displayの製品およびサービスに関連するビジネスコミュニケーションにのみ使用されます。 RJY Display 詳細は当社の[プライバシーポリシー]でご確認ください。 プライバシーポリシー.

5. FAQ

このディスプレイにタッチスクリーンは利用可能ですか？

タッチスクリーンの利用可能性は、選択されたディスプレイとプロジェクト要件に依存します。.

RJYは互換性のあるコントローラーボードを提供できますか？

コントローラーボードのサポートは、お客様のホストインターフェースおよびタイミング要件と併せてレビューすることが可能です。.

サンプルを注文する前に必要な情報は何ですか？

アプリケーション、目標仕様、数量、インターフェース、およびカスタマイズのニーズにより、チームは適合性をより迅速に評価できます。.

カバーガラスまたはバックライトのカスタマイズは可能ですか？

カバーガラス、バックライト、FPCの変更については、適切なプロジェクト向けに評価可能です。.
