Mikrodisplay für AR/VR, TFT LCD Displaymodul
Modell VS019U0M-NH0-DKP0
1,89-Zoll-1600*1200-LCD-Bildschirm
Wichtige Spezifikationen
- Helligkeit (cd/m²)
- 1000
- Interface
- MIPI
- Auflösung
- 1600×1200
- Größe (Zoll)
- 1.89
- Betrachtungswinkel
- Alle
Fügen Sie dieses Modell Ihrer Musteranfrage hinzu oder teilen Sie Ihre Anwendungs- und Schnittstellenanforderungen für eine technische Kompatibilitätsprüfung mit.
Schnittstellenprüfung
RGB-, SPI- und Controller-Anforderungen werden mit der Host-Plattform abgeglichen.
Touch-Optionen
Die Touch-Unterstützung hängt vom ausgewählten Modul und den Projektanforderungen ab.
Controller-Unterstützung
Die Kompatibilität von LCD und Steuerplatine kann gemeinsam geprüft werden.
Individualisierung
Abdeckglas, Hintergrundbeleuchtung, FPC und mechanische Abstimmung sind verfügbar.
1. Produktbeschreibung

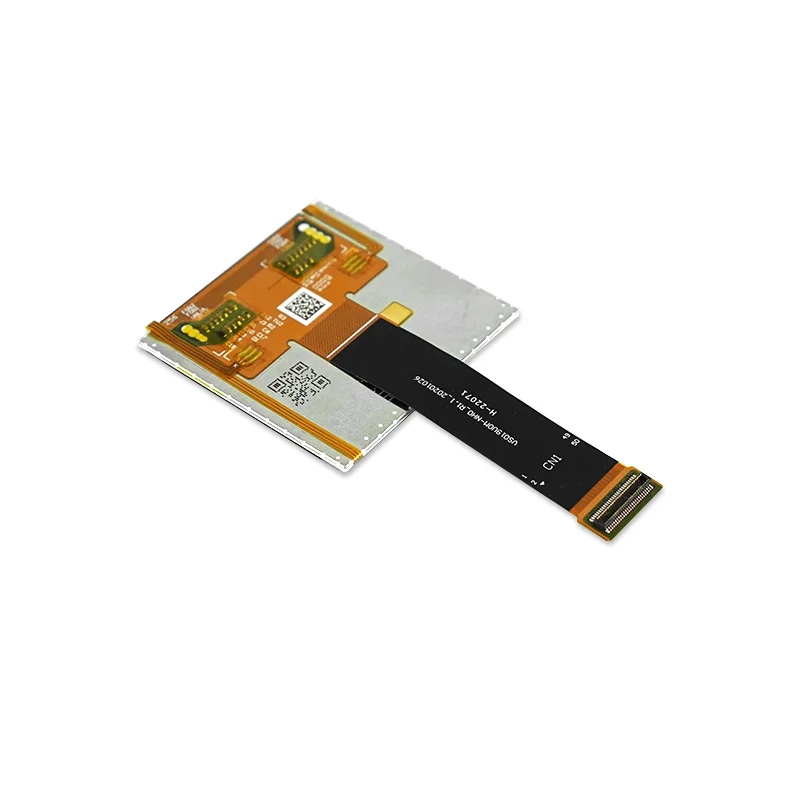

VS019U0M-NH0-DKP0 ist ein 1,89″/1,9″ TFT-LCD-Bildschirmpanel mit integriertem WLED-Hintergrundbeleuchtungssystem, ohne Touchscreen. Es handelt sich um einen Farbigen Aktiv-Matrix-TFT-LCD-Bildschirm mit 1600*1200 Pixeln, einem Betriebstemperaturbereich von -10 bis 50°C und einem Lagertemperaturbereich von -30 bis 70°C. Die Schnittstelle ist MIPI DSI, der Treiber-IC ist R63455, mit einer maximalen Helligkeit von bis zu 1200 nit und einer typischen Helligkeit von 1000 nit.
Dieser kleine 1,9-Zoll-LCD-Bildschirm kann in HMD VR AR usw. oder anderen Virtual-Reality-Geräten und Augmented-Reality-Geräten eingesetzt werden.
- HDMI-Board wird bereitgestellt
- Das Controller-Board wird nach Ihren Anforderungen angepasst. Dieses Controller-Board ist für MIPI-4-Leiter-LCD-Panels und unterstützt maximal LCD-Panels mit 1920*1200 Auflösung.
Merkmale
- Hohe PPI
- Schnelle Reaktionszeit
- Hohe Bildwiederholrate
- Hohe Leuchtdichte, geringe Reflexion und großer Betrachtungswinkel
- RoHS- und halogenfrei konform
Anwendung
- Virtual-Reality-Gerät
- Augmented-Reality-Gerät
Empfohlene Produkte
 |  |  |

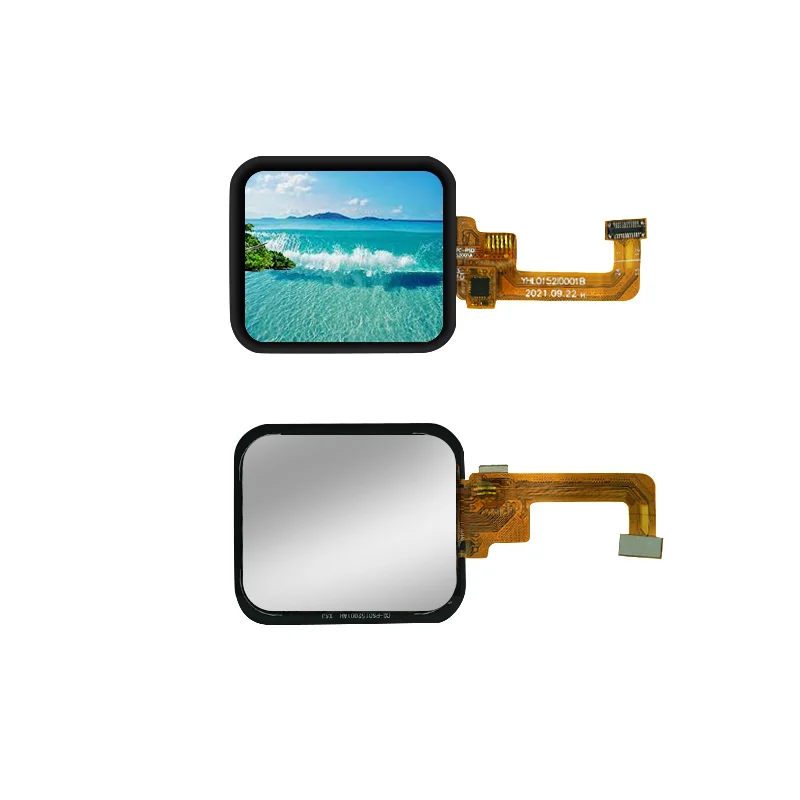

| 3,5-Zoll-1400*1600-TFT-LCD-Modul | 2,1-Zoll-1600*1600-TFT-LCD-Panel | 1,52-Zoll-240*283-TFT-LCD-Touchscreen |
2. Technische Spezifikationen
| Modell | VS019U0M-NH0-DKP0 |
| Größe | 1,89″/1,9″ TFT LCD Bildschirmpanel |
| Anzeigemethode | Aktiv-Matrix-TFT |
| Anzeigemodus | ADS |
| Anzahl der Pixel | 1600(H) × 1200(V) (1058ppi) |
| Seitenverhältnis | 4:3 |
| Aktiver Bereich | 38,4(H) × 28,8(V) |
| Pixelabstand | 8,0 × 24,0 |
| Pixelanordnung | RGB-Streifen |
| Angezeigte Farben | 16,7 Mio. |
| NTSC-Verhältnis | 70.8% |
| LCM-Außenabmessungen | 41,2(H)×40,6(V)×1,72(T) |
| LCM-Gewicht | 7,0 +/- 1,0 Gramm |
| Treiber-IC | R63455 |
| Interface | MIPI DSI |
| Oberflächenbehandlung | HC, ≥3H |
| Betriebstemperatur | -10–50 ℃ |
| Lagertemperatur | -30–70 ℃ |
| Luftfeuchtigkeit | Ta≤50℃, 90% RH max. |

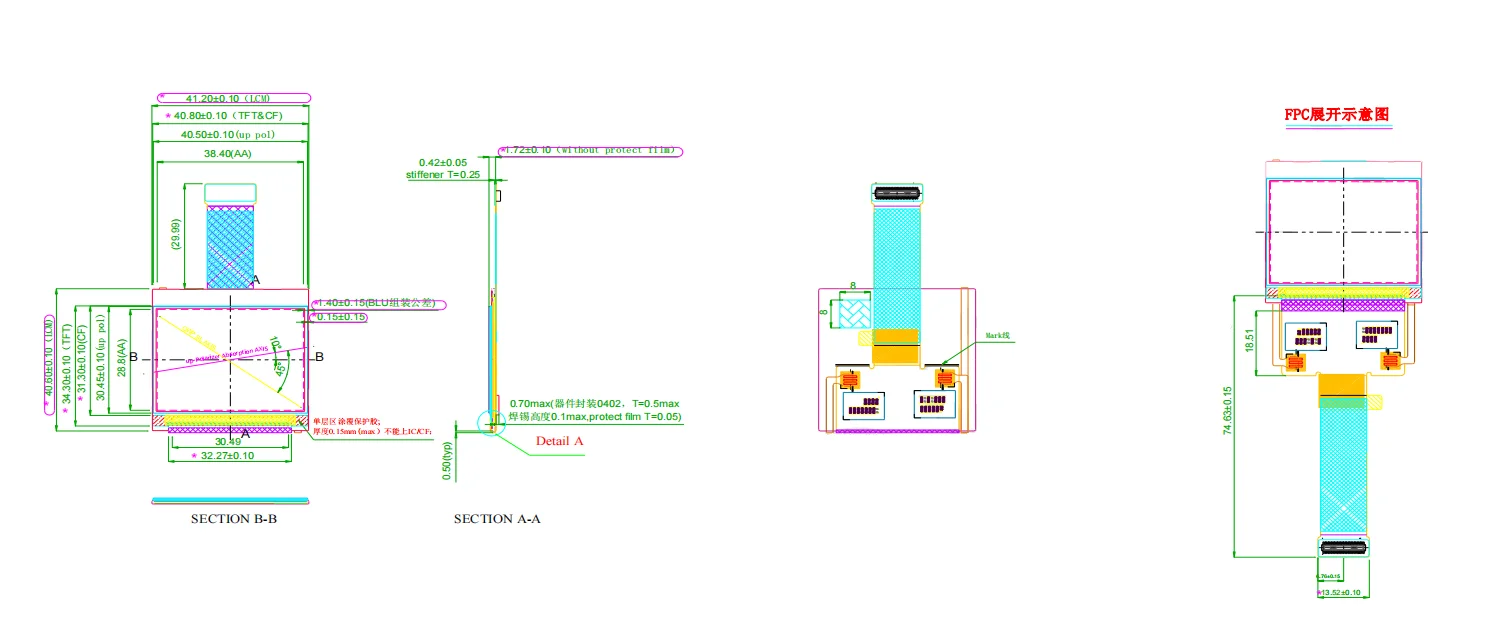

3. Struktur
4. Anpassungsoptionen
RJY Display unterstützt projektspezifische Anpassungen auf Basis vorhandener Module und hilft Entwicklungsteams, die elektrische, optische und mechanische Passung vor der Produktion zu bewerten.
- Schnittstellen- und FPC-Anpassung
- Helligkeit und Hintergrundbeleuchtung
- Touchscreen und Abdeckglas
- Controller-Platine und Firmware
- Abstimmung der mechanischen Struktur
Bereiten Sie Ihre Prüfung vor
Fügen Sie die Anwendung, die Zielspezifikation, die Betriebsumgebung, die Musteranzahl und den Jahresbedarf für eine aussagekräftigere technische Prüfung bei.
Individuelle Anforderungen einreichenIndividuelle Anfrage
5. FAQ
Ist ein Touchscreen für dieses Display verfügbar?
Die Verfügbarkeit eines Touchscreens hängt vom ausgewählten Display und den Projektanforderungen ab.
Kann RJY eine kompatible Steuerplatine bereitstellen?
Die Unterstützung einer Steuerplatine kann gemeinsam mit Ihrer Host-Schnittstelle und den Timing-Anforderungen geprüft werden.
Welche Informationen werden vor der Bestellung eines Musters benötigt?
Anwendung, Zielspezifikation, Menge, Schnittstelle und Individualisierungsanforderungen helfen dem Team, die Passung schneller zu bewerten.
Können Abdeckglas oder Hintergrundbeleuchtung individuell angepasst werden?
Änderungen an Abdeckglas, Hintergrundbeleuchtung und FPC können für geeignete Projekte bewertet werden.
