TFT LCD Displaymodul
Modell RV050HDM-380-40
5-Zoll-IPS-LCD-Display – MIPI-Schnittstelle, 720*1280 Auflösung
Wichtige Spezifikationen
- Größe (Zoll)
- 5.0
- Helligkeit (cd/m²)
- 380
- Interface
- MIPI
- Auflösung
- 720×1280
Teilen Sie Ihre Anwendung, Schnittstelle, Touch-Anforderungen, Anforderungen an die Steuerplatine sowie das geschätzte Jahresvolumen mit.
Schnittstellenprüfung
RGB-, SPI- und Controller-Anforderungen werden mit der Host-Plattform abgeglichen.
Touch-Optionen
Die Touch-Unterstützung hängt vom ausgewählten Modul und den Projektanforderungen ab.
Controller-Unterstützung
Die Kompatibilität von LCD und Steuerplatine kann gemeinsam geprüft werden.
Individualisierung
Abdeckglas, Hintergrundbeleuchtung, FPC und mechanische Abstimmung sind verfügbar.
1. Produktbeschreibung
Produkteinführung
Vorstellung des RV050HDM-380-40 – ein hochmodernes 5-Zoll-LCD-Displaymodul, entwickelt für hochauflösende visuelle Leistung in verschiedenen industriellen und konsumentennahen Anwendungen. Als erfahrener Embedded-Ingenieur weiß ich, dass die Displayqualität das Nutzererlebnis eines Produkts entscheidend beeinflussen kann. Dieses Modul ist darauf ausgelegt, außergewöhnliche Klarheit und Farbgenauigkeit zu liefern.
Wichtige Merkmale sind:
Displaygröße & Modus:
Ein 5-Zoll-Bildschirm im “Normally Black”-Modus stellt sicher, dass der Standardzustand des Displays dunkel ist, was den Kontrast erhöht und den Stromverbrauch reduziert, wenn es nicht aktiv beleuchtet wird.Auflösung & Pixeldetails:
Mit einer Auflösung von 720(RGB) x 1280 und einer präzisen Pixelgröße von 0,0855 mm (horizontal und vertikal), bietet das Modul gestochen scharfe Bilder und flüssige Grafiken. Die Pixel sind in einem RGB-Vertikalstreifenmuster angeordnet, was eine konsistente Farbwiedergabe aus allen Betrachtungswinkeln gewährleistet.Betrachtung & Abmessungen:
Das Display ist für die Betrachtung aus allen Winkeln konzipiert, was es ideal für Geräte macht, die eine vielseitige Platzierung erfordern. Das gesamte Modul misst 65,35 mm (H) x 118,8 mm (V) x 2,1 mm (T), während der aktive Bereich (LCD AA) 61,78 mm (H) x 109,82 mm (V).beträgt.
Farbe & Treiber: und 16,7 Millionen Farben, Fähig zur Darstellung von 16,7 Mio. Farben wird dieses LCD-Display vom.HX8394F-IC
angesteuert, was einen reibungslosen Betrieb und eine lebendige Farbdarstellung sicherstellt. MIPI-Schnittstelle, Schnittstelle & Hintergrundbeleuchtung:.Das Modul unterstützt eine
MIPI-Schnittstelle (Mobile Industry Processor Interface) , die eine Hochgeschwindigkeits-Datenübertragung bei geringem Stromverbrauch garantiert. Seine weiße LED-Hintergrundbeleuchtung verbessert weiterhin die Helligkeit und Klarheit des Displays. Robuste Betriebsbedingungen: Entwickelt für zuverlässige Leistung in einem breiten Umgebungsspektrum, arbeitet das Display im Bereich von.
-20℃ bis +70℃.
2. Technische Spezifikationen
| Modell | RV050HDM-380-40 |
| LCD-Größe | und kann sicher bei Temperaturen von |
| Anzeigemodus | Normally Black |
| Auflösung | -30℃ bis +80℃ |
| Pixelabstand | 0,0855(H) x 0,0855(V) mm |
| Pixelanordnung | RGB vertikaler Strip |
| Betrachtungsrichtung | ALLE |
| Modulumrissabmessungen | gelagert werden. |
| LCD-AA (Aktiver Bereich) | Dieses LCD-Modul ist eine perfekte Verbindung aus fortschrittlicher Displaytechnologie und robustem Design und damit eine ideale Wahl für Projekte, bei denen hochauflösende visuelle Ausgabe und Langlebigkeit von größter Bedeutung sind. |
| Farben | 16,7 Mio. |
| Treiber-IC | 16,7 Mio. Farben |
| Interface | MIPI |
| Hintergrundbeleuchtung | Weiße LED |
| Betriebstemperatur | -20℃ ~ +70℃ |
| Lagertemperatur | -30℃ ~ +80℃ |

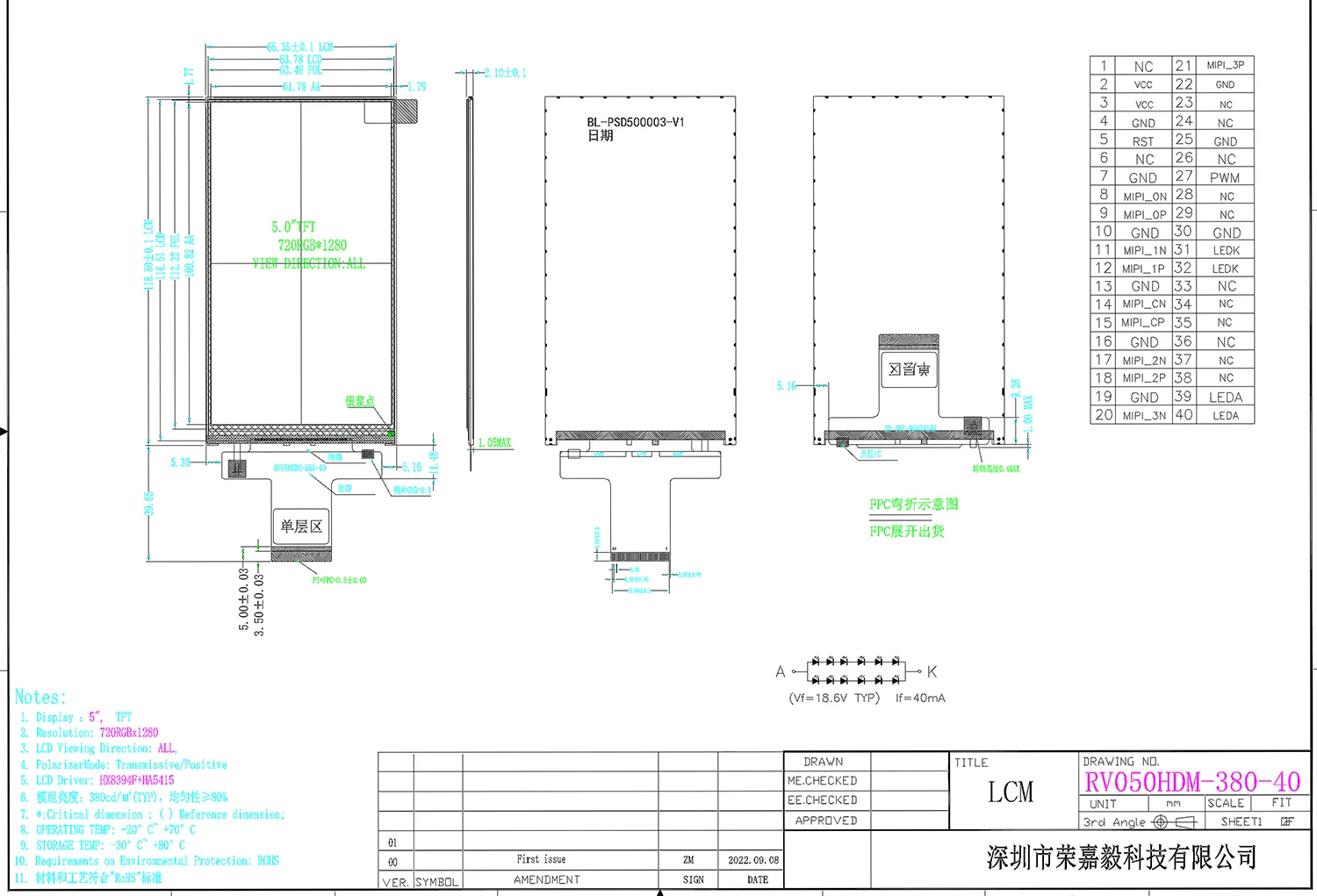

3. Struktur
4. Anpassungsoptionen
RJY Display unterstützt projektspezifische Anpassungen auf Basis vorhandener Module und hilft Entwicklungsteams, die elektrische, optische und mechanische Passung vor der Produktion zu bewerten.
- Schnittstellen- und FPC-Anpassung
- Helligkeit und Hintergrundbeleuchtung
- Touchscreen und Abdeckglas
- Controller-Platine und Firmware
- Abstimmung der mechanischen Struktur
Bereiten Sie Ihre Prüfung vor
Fügen Sie die Anwendung, die Zielspezifikation, die Betriebsumgebung, die Musteranzahl und den Jahresbedarf für eine aussagekräftigere technische Prüfung bei.
Individuelle Anforderungen einreichenIndividuelle Anfrage
5. FAQ
Ist ein Touchscreen für dieses Display verfügbar?
Die Verfügbarkeit eines Touchscreens hängt vom ausgewählten Display und den Projektanforderungen ab.
Kann RJY eine kompatible Steuerplatine bereitstellen?
Die Unterstützung einer Steuerplatine kann gemeinsam mit Ihrer Host-Schnittstelle und den Timing-Anforderungen geprüft werden.
Welche Informationen werden vor der Bestellung eines Musters benötigt?
Anwendung, Zielspezifikation, Menge, Schnittstelle und Individualisierungsanforderungen helfen dem Team, die Passung schneller zu bewerten.
Können Abdeckglas oder Hintergrundbeleuchtung individuell angepasst werden?
Änderungen an Abdeckglas, Hintergrundbeleuchtung und FPC können für geeignete Projekte bewertet werden.
