Drei Touch-Technologien von LCD-kapazitiven Touchscreens: In-Cell/On-Cell/OGS
LCD-Touchscreen-Struktur
Die Grundstruktur eines gewöhnlichen LCD-Touchscreens kann in drei Schichten unterteilt werden: Schutzschicht, Touchschicht und Anzeigeschicht. Bei der herkömmlichen Verbindungstechnik entsteht zwischen der Schutzglasscheibe, der Touchschicht und dem Displaypanel eine Luftschicht, da die meisten LCD-Touchscreens mittels Rahmenverklebungstechnik gefertigt werden. Die Full-Bonding-Technologie eliminiert diese Luftschicht, wodurch die Dicke des Bildschirms reduziert wird. Die Bildschirmreflexion wird erheblich verringert, der Bildschirm wird dünner und transparenter, erscheint im ausgeschalteten Zustand vollständiger schwarz und bleibt auch bei starkem Licht gut sichtbar.

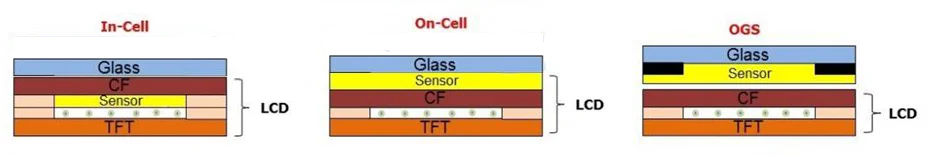

OGS/On-Cell/In-Cell-Touchtechnologien für kapazitive Bildschirme
- OGS-Technologie: OGS (One Glass Solution) ist derzeit die Hauptlösung für vollständig laminierte LCD- kapazitive Touchscreens. Sie integriert die Touchschicht und die Schutzglasschicht in einem Bauteil, beschichtet die Innenseite des Schutzglases mit einer ITO (Indiumzinnoxid)-Leiterschicht und nutzt das Schutzglas direkt für Beschichtung und Fotolithografie. Dadurch wird eine Glasscheibe und eine Laminierung eingespart, was den LCD-Touchscreen dünner und leichter macht sowie die Kosten senkt. Da jedoch bei OGS Schutzglas und Touchscreen integriert sind, muss es typischerweise zunächst verstärkt, dann beschichtet, geätzt und zuletzt geschnitten werden. Das Schneiden von vorgespanntem Glas ist äußerst anspruchsvoll, und es entstehen mikroskopische Risse am Glasrand, die die Festigkeit des Glases mindern.
- In-Cell-Technologie: Eine Methode zur Integration der Touchpanel-Funktion in die Flüssigkristallpixel, d.h. die Touchsensor-Funktion wird in den Display eingebettet. In-Cell platziert den ITO-Touchfilm unter dem oberen Glassubstrat des Displaypanels und verschmilzt ihn mit der Flüssigkristallschicht. Die Innovation des In-Cell-Touchpanels liegt in der Schaltkreisintegration auf der Flüssigkristallschicht, wodurch der LCD-Bildschirm die Wahrnehmungs- und Touch-Eingabefähigkeiten herkömmlicher Touchscreens erhält. In-Cell-Touchpanels sind nicht nur präziser, sondern machen zudem ein separates Touchpanel überflüssig, was den gesamten Touchscreen dünner und leichter macht. Herkömmliche Touchscreens sind bei Sonneneinstrahlung schwer ablesbar, doch durch den Wegfall des Touchpanels entfällt der Parallaxeneffekt, und die Lesbarkeit wird verbessert.
- On-Cell-Technologie: Bezeichnet die Lösung, bei der der Touchscreen zwischen dem Farbfiltersubstrat und dem Polarisator des Displays eingebettet wird, d.h. die Ausstattung LCD-Panel erzeugt. mit einem Touchsensor. Ihr technischer Schwierigkeitsgrad ist geringer als bei In-Cell. Sie wird derzeit hauptsächlich in Samsung-AMOLED-Panelprodukten eingesetzt. Die Probleme der Dicke und ungleichmäßiger Farbwiedergabe bei Berührung sind bisher noch nicht vollständig gelöst.
