Micro-écran pour AR/VR, Module d'Affichage LCD TFT
Modèle VS035ZSM-NW0-69P0

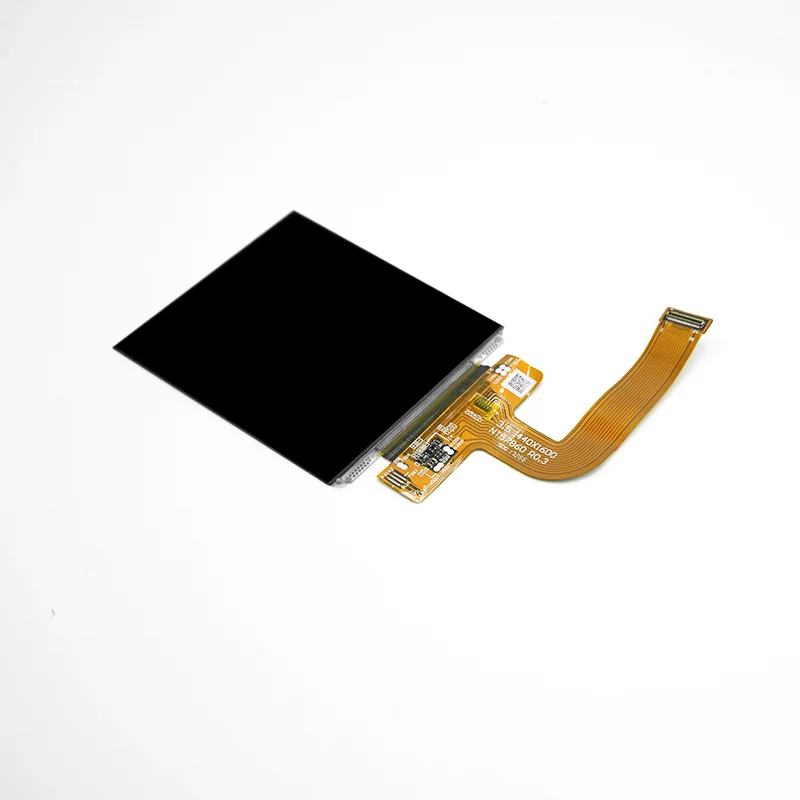

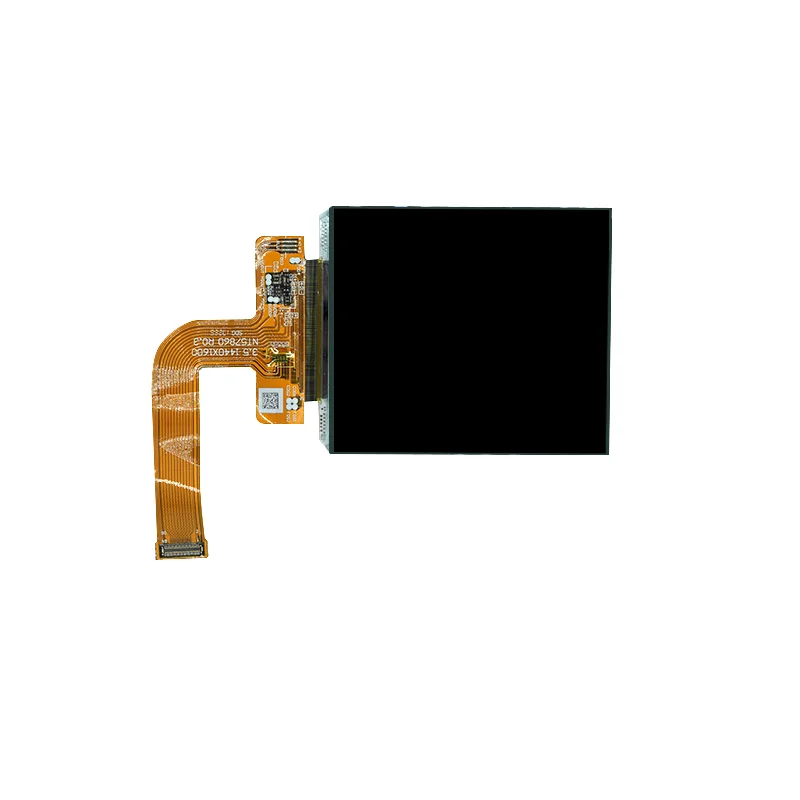

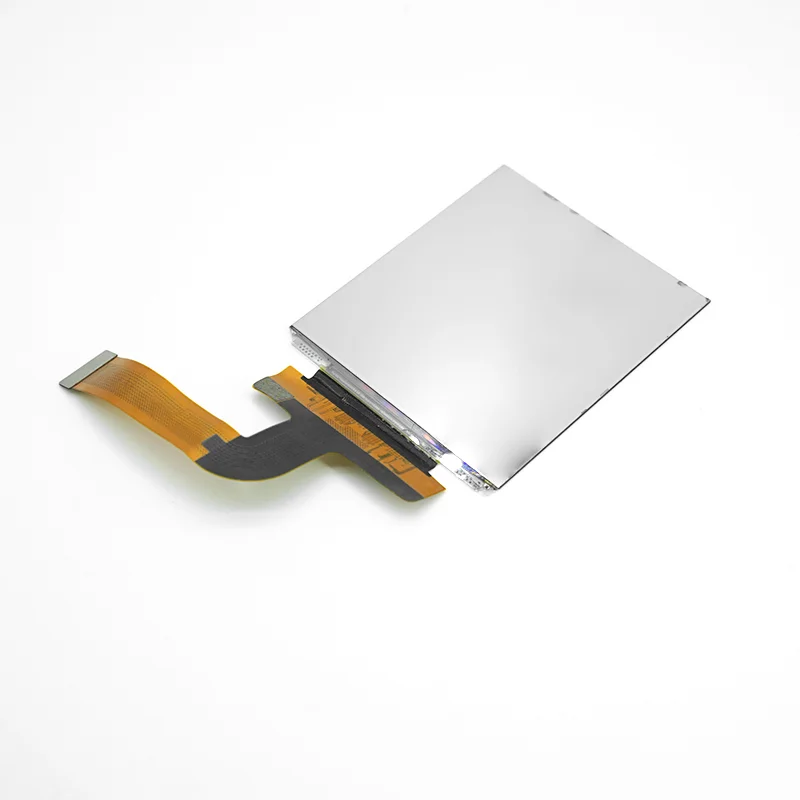

Module LCD TFT RJOYTEK 3,5 pouces 1440*1600 avec Interface MIPI SDI
Spécifications clés
- Taille
- Module LCD de 3,5 pouces
- Mode d'affichage
- Mode de transmission, Normalement noir
- Nombre de pixels
- 1440(H) × 1600(V)
- Ratio NTSC
- 85%
- Circuit intégré pilote (Driver IC)
- NT57860
- Interface
- MIPI DSI (Mode Vidéo)
Partagez votre application, votre interface, vos exigences tactiles, vos besoins en carte contrôleur et votre volume annuel estimé.
Vérification de l’interface
Les exigences RGB, SPI et contrôleur sont vérifiées par rapport à la plateforme hôte.
Options tactiles
La prise en charge tactile dépend du module sélectionné et des exigences du projet.
Prise en charge du contrôleur
La compatibilité entre l’écran LCD et la carte contrôleur peut être examinée conjointement.
Personnalisation
La vitre de protection, le rétroéclairage, le FPC et la coordination mécanique sont disponibles.
1. Description du produit
Ce module d'affichage LCD AMTFT de 3,5 pouces avec résolution 1440*1600 et noir normal est destiné aux dispositifs de réalité virtuelle et de réalité augmentée. Le ratio NTSC est de 85%, avec interface MIPI DSI.
Caractéristiques
- PPI élevé
- Temps de réponse rapide
- Rapport de trame élevé (Fréquence de rafraîchissement élevée)
- Luminosité élevée, faible réflexion et angle de vision large
- Conforme RoHS et sans halogènes
Application
- Dispositif de réalité virtuelle
- Dispositif de réalité augmentée
| Méthode d'affichage | TFT à matrice active |
| Mode d'affichage | Mode transmission, Noir normalement |
| Taille de l'écran | 3,5 (88,79 mm) |
| Nombre de pixels | 1440(H) × 1600(V) |
| Zone active | 59,4(H) × 66,0(V) |
| Pas de pixels (Pixel pitch) | 13,75(H) × 41,25(V) |
| Disposition des pixels | Bande RGB |
| Couleurs affichées | 16,7M |
| Ratio NTSC | 85% |
| Dimensions externes du LCM (Module LCD) | 62,2(H) × 73,6(V) × 1,7 (T) |
| Poids du LCM | 17,0 ±2,0 |
| Circuit intégré pilote (Driver IC) | NT57860 |
| Interface | MIPI DSI (Mode Vidéo) |
| Traitement de surface | HC (Hard Coating), ≥3H |
| Connexion par broches | 50 broches |
4. Options de personnalisation
RJY Display prend en charge l’adaptation spécifique au projet à partir de modules existants, aidant les équipes techniques à évaluer la conformité électrique, optique et mécanique avant la production.
- Adaptation de l'interface et du FPC
- Luminosité et rétroéclairage
- Écran tactile et verre de protection
- Carte contrôleur et firmware
- Coordination de la structure mécanique
Préparez votre examen
Incluez l'application, les spécifications cibles, l'environnement d'exploitation, la quantité d'échantillons et la demande annuelle pour une évaluation technique plus utile.
Soumettre les exigences personnaliséesDemande personnalisée
5. FAQ
Un écran tactile est-il disponible pour cet afficheur ?
La disponibilité de l’écran tactile dépend de l’afficheur sélectionné et des exigences du projet.
RJY peut-il fournir une carte contrôleur compatible ?
La prise en charge de la carte contrôleur peut être examinée conjointement avec votre interface hôte et vos besoins de temporisation.
Quelles informations sont nécessaires avant de commander un échantillon ?
L’application, les spécifications cibles, la quantité, l’interface et les besoins de personnalisation aident l’équipe à évaluer plus rapidement l’adéquation.
Le verre de protection ou le rétroéclairage peuvent-ils être personnalisés ?
Les modifications du verre de protection, du rétroéclairage et du FPC peuvent être évaluées pour des projets appropriés.
