Panneau Tactile Capacitif, Module d'Affichage LCD TFT

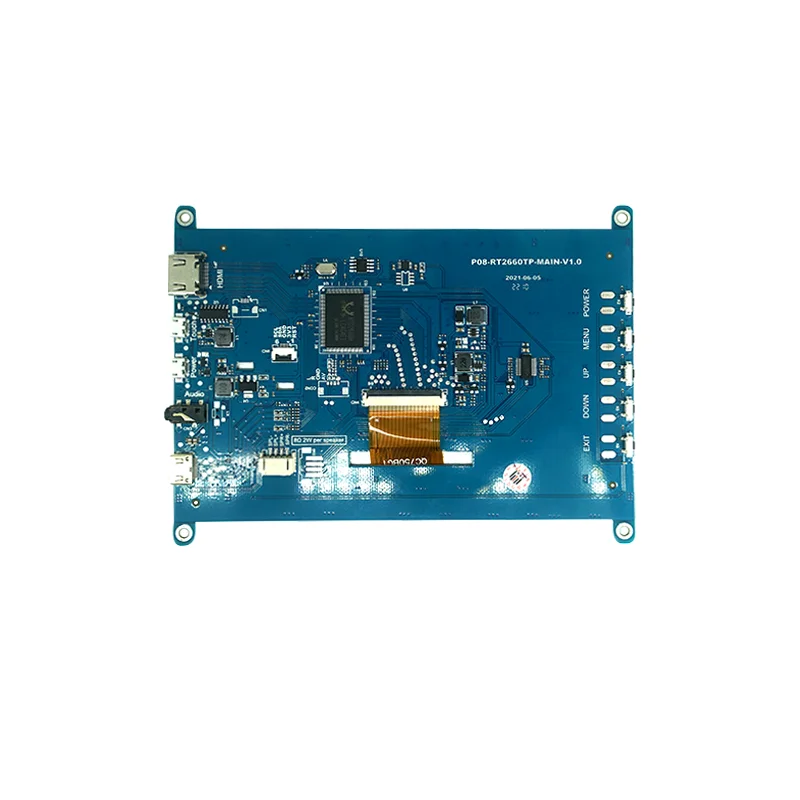

Modèle 08-RT2660TP-MAIN-V1.0

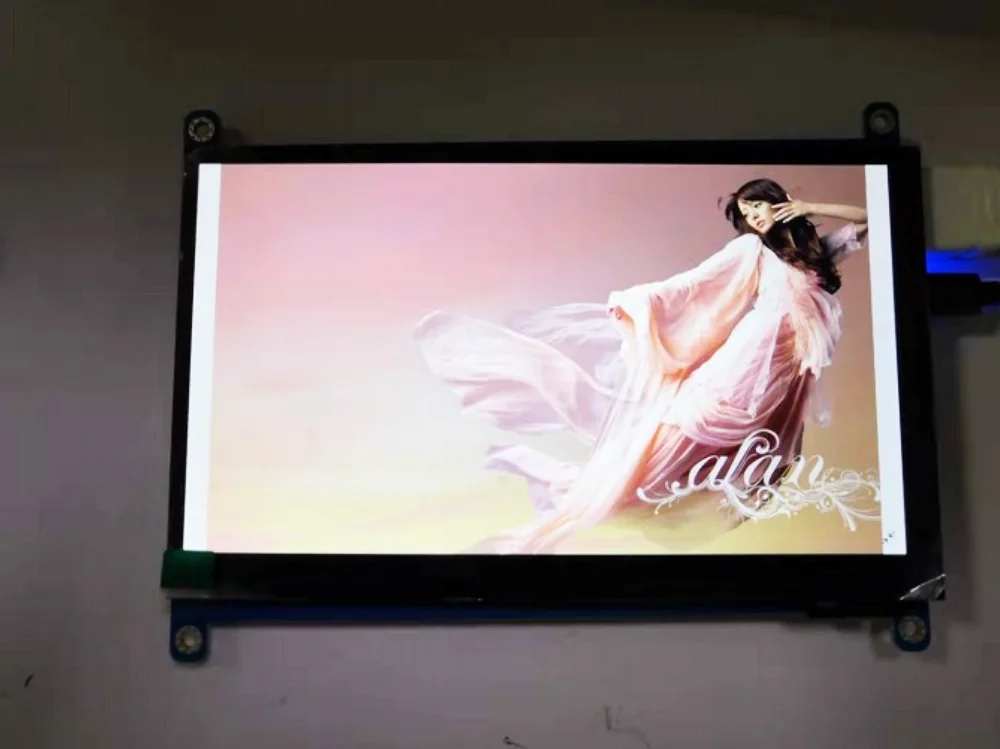

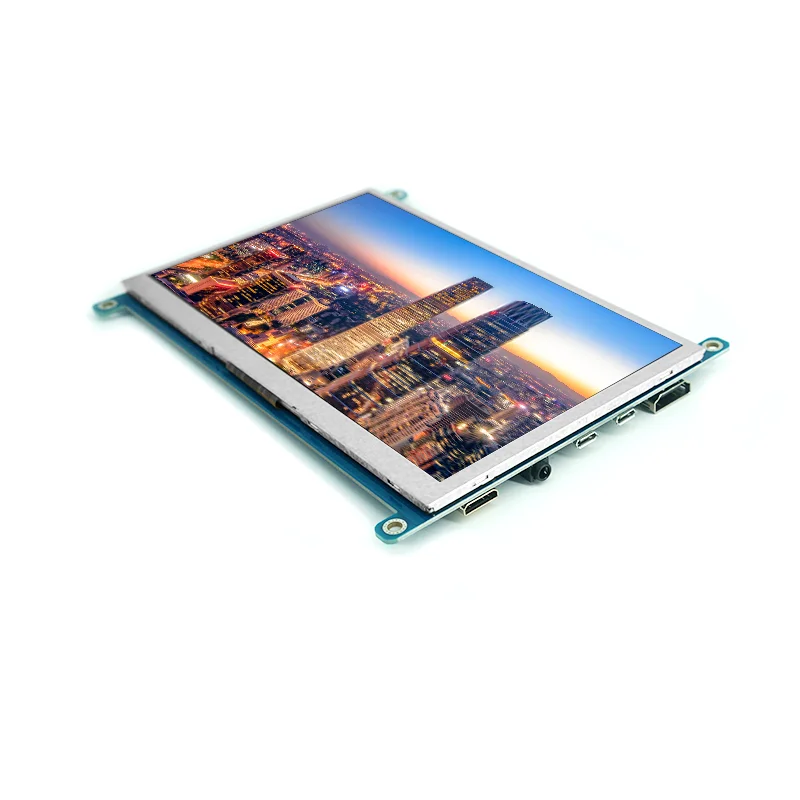

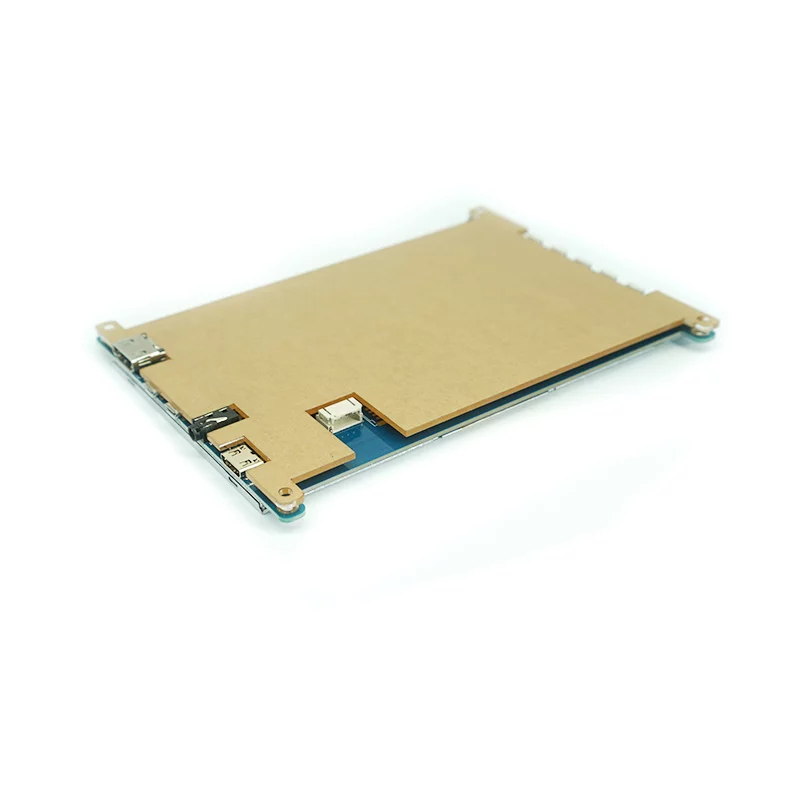

Écran tactile LCD Raspberry Pi de 7 pouces RJOYTEK
Spécifications clés
- Entrée d'alimentation
- MICRO_USBDC+5V
Partagez votre application, votre interface, vos exigences tactiles, vos besoins en carte contrôleur et votre volume annuel estimé.
Vérification de l’interface
Les exigences RGB, SPI et contrôleur sont vérifiées par rapport à la plateforme hôte.
Options tactiles
La prise en charge tactile dépend du module sélectionné et des exigences du projet.
Prise en charge du contrôleur
La compatibilité entre l’écran LCD et la carte contrôleur peut être examinée conjointement.
Personnalisation
La vitre de protection, le rétroéclairage, le FPC et la coordination mécanique sont disponibles.
1. Description du produit
| Modèle | 08-RT2660TP-MAIN-V1.0 |
| Taille | Écran LCD 7 pouces pour Raspberry Pi |
| Nombre de pixels | 800*480 |
| Zone active | 170(H)×109,6(V) |
| Broches | 50 broches |
| Type d'écran LCD | TFT |
| Tactile | Avec tactile |
| Température de fonctionnement | -10℃～+60℃ |
| Température de stockage | -20℃～+70℃ |
| Haut-parleur | 8Ω/2W*2 |
| Applications | TTL : ZJ050NA-08C/AT070TN92 |

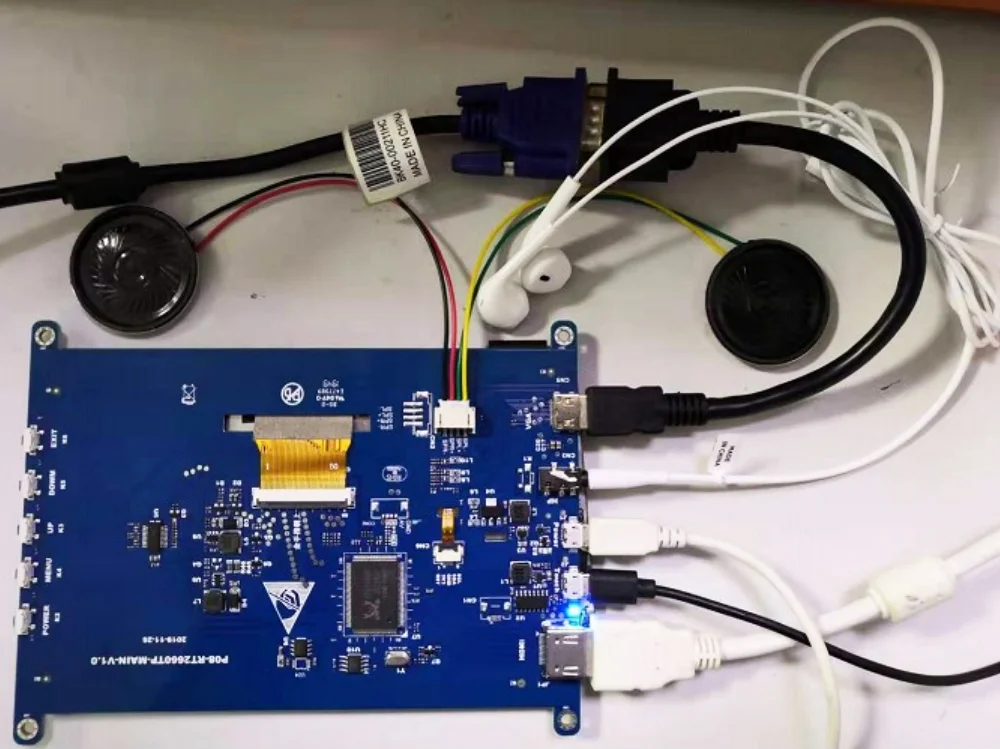

Fonction
- Signal vidéo VGA, HDMI
- Tactile capacitif
- Alimentation : MICRO_USBDC+5V
- Sortie haut-parleur : 8Ω/2W*2
- Écouteur
- Fonction OSD multifonction
- Fonction télécommande (en option)
- Arrêt automatique en l'absence de signal
- Tension VCOM ajustable selon les besoins de l'écran
- Batterie ajustable selon le rétroéclairage requis
Norme d'entrée du signal
- VGA : 800*480, 800*600, 1024*600, 1024*768, (Fréquence de rafraîchissement 60~75)
- HDMI (Version générique 1.2)
Environnement de fonctionnement
- Température de fonctionnement : -10℃~+60℃
- Humidité de fonctionnement : 90%RH (sans condensation)
Environnement de stockage
- Température de stockage : -20℃~+70℃
- Humidité de stockage : 90%RH (sans condensation)
4. Options de personnalisation
RJY Display prend en charge l’adaptation spécifique au projet à partir de modules existants, aidant les équipes techniques à évaluer la conformité électrique, optique et mécanique avant la production.
- Adaptation de l'interface et du FPC
- Luminosité et rétroéclairage
- Écran tactile et verre de protection
- Carte contrôleur et firmware
- Coordination de la structure mécanique
Préparez votre examen
Incluez l'application, les spécifications cibles, l'environnement d'exploitation, la quantité d'échantillons et la demande annuelle pour une évaluation technique plus utile.
Soumettre les exigences personnaliséesDemande personnalisée
5. FAQ
Un écran tactile est-il disponible pour cet afficheur ?
La disponibilité de l’écran tactile dépend de l’afficheur sélectionné et des exigences du projet.
RJY peut-il fournir une carte contrôleur compatible ?
La prise en charge de la carte contrôleur peut être examinée conjointement avec votre interface hôte et vos besoins de temporisation.
Quelles informations sont nécessaires avant de commander un échantillon ?
L’application, les spécifications cibles, la quantité, l’interface et les besoins de personnalisation aident l’équipe à évaluer plus rapidement l’adéquation.
Le verre de protection ou le rétroéclairage peuvent-ils être personnalisés ?
Les modifications du verre de protection, du rétroéclairage et du FPC peuvent être évaluées pour des projets appropriés.
